ar9800p0208lf

Montage- und Abdeckarbeiten beim Lackieren des Kofferraumdeckels/der Kofferraumklappe

Typ ar · Thema 98.00 · Version 0101 · 2014-11-20

Gültig für: TYP 222

Einordnung

Funktionsgruppe 3 Aufbau › 98 Lackierung › 98.00 Allgemeines — Baureihe 222

EinPAS 40 Konservierung/Lackierung › 40.15 Lackierung/Lackpflege › 40.15.31 Lackierung Metalluntergrund — Baureihe 222

EinPAS 40 Konservierung/Lackierung › 40.15 Lackierung/Lackpflege › 40.15.40 Lackierung Kunststoffuntergrund — Baureihe 222

AR98.00-P-0208LF

Montage- und Abdeckarbeiten beim Lackieren des Kofferraumdeckels/der Kofferraumklappe

20.11.2014

TYP

222

Montage- und Abdeckarbeiten beim Lackieren des Kofferraumdeckels/der Kofferraumklappe

P98.00-3456-08

Kofferraumdeckel komplett in der Lackstufe 2/3

Montage- und Abdeckarbeiten beim Lackieren des Kofferraumdeckels/der Kofferraumklappe

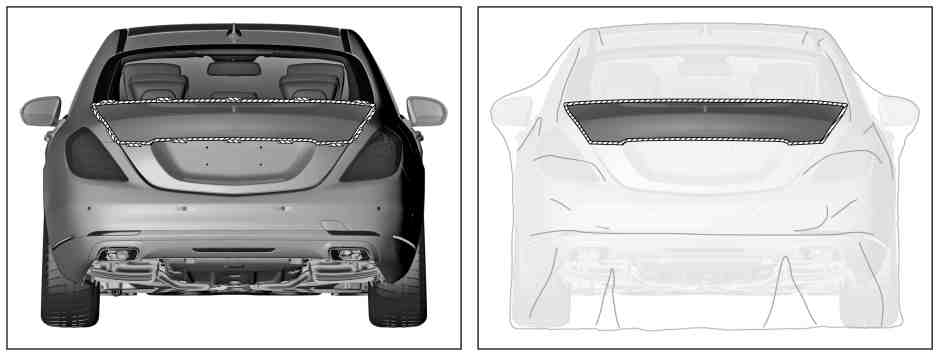

P98.00-3457-08

Kofferraumdeckel Oberteil in der Lackstufe 2/3

Montage- und Abdeckarbeiten beim Lackieren des Kofferraumdeckels/der Kofferraumklappe

P98.00-3458-08

Kofferraumdeckel Unterteil in der Lackstufe 2/3

Kunststoff-Abdeckscheiben der Leuchten reinigen

AH82.10-P-1002-01A

Hinweise zur Reparatur-Lackierung

AH98.00-P-9408-02A

Kofferraumdeckel komplett abdecken, abkleben

1

Amtliches Kennzeichen ausbauen

2

Mercedesstern und Befestigungstüllen ausbauen

3

Typkennzeichen am Kofferraumdeckel entfernen

Wenn vorhanden

4

Zierelement an Kofferraumdeckel ausbauen

AR88.85-P-1000LF

5

Alle Öffnungen am Kofferraumdeckel mit Abdeckband abkleben

http://aftersales.mercedes-benz.com unter der Rubrik "Leitfaden für Lacktechnik"

6

Kofferraumdeckel ringsum abkleben

http://aftersales.mercedes-benz.com unter der Rubrik "Leitfaden für Lacktechnik"

7

Komplettes Fahrzeug mit Folie abdecken

http://aftersales.mercedes-benz.com unter der Rubrik "Leitfaden für Lacktechnik"

Kofferraumdeckel Oberteil abdecken, abkleben

8

Amtliches Kennzeichen ausbauen

9

Mercedesstern und Befestigungstüllen ausbauen

10

Typkennzeichen am Kofferraumdeckel entfernen

Wenn vorhanden

11

Zierelement an Kofferraumdeckel ausbauen

AR88.85-P-1000LF

12

Alle Öffnungen am Kofferraumdeckel Oberteil mit Abdeckband abkleben

http://aftersales.mercedes-benz.com unter der Rubrik "Leitfaden für Lacktechnik"

13

Kofferraumdeckel ringsum abkleben

http://aftersales.mercedes-benz.com unter der Rubrik "Leitfaden für Lacktechnik"

14

Komplettes Fahrzeug mit Folie abdecken

http://aftersales.mercedes-benz.com unter der Rubrik "Leitfaden für Lacktechnik"

Kofferraumdeckel Unterteil abdecken, abkleben

15

Amtliches Kennzeichen ausbauen

16

Zierelement an Kofferraumdeckel ausbauen

AR88.85-P-1000LF

17

Alle Öffnungen am Kofferraumdeckel Unterteil mit Abdeckband abkleben

http://aftersales.mercedes-benz.com unter der Rubrik "Leitfaden für Lacktechnik"

18

Kofferraumdeckel ringsum abkleben

http://aftersales.mercedes-benz.com unter der Rubrik "Leitfaden für Lacktechnik"

19

Komplettes Fahrzeug mit Folie abdecken

http://aftersales.mercedes-benz.com unter der Rubrik "Leitfaden für Lacktechnik"

Referenzierte Dokumente
