Montage- und Abdeckarbeiten beim Lackieren der Kotflügel hinten

AR98.00-P-0207MFA

Montage- und Abdeckarbeiten beim Lackieren der Kotflügel hinten

08.08.2019

Typ

118

Typ

177

Typ

247

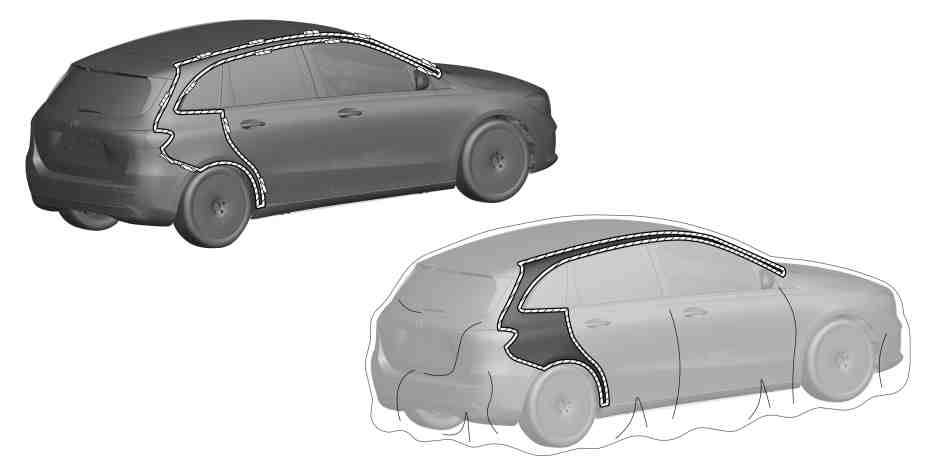

Dargestellt am rechten hinteren Kotflügel in der Lackstufe 2/3 im eingebauten Zustand, dargestellt am Typ 177.0

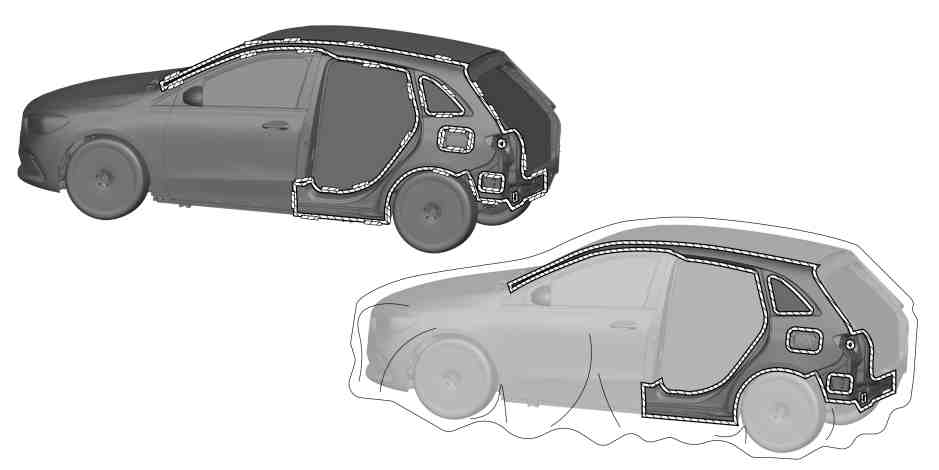

Dargestellt am rechten hinteren Kotflügel in der Lackstufe 2/3 im eingebauten Zustand, dargestellt am Typ 177.1

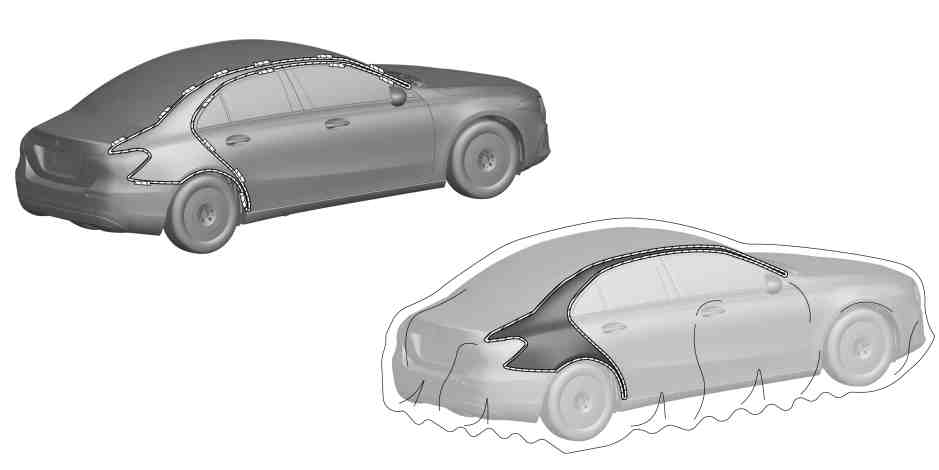

Dargestellt am rechten hinteren Kotflügel in der Lackstufe 2/3 im eingebauten Zustand, dargestellt am Typ 247.0

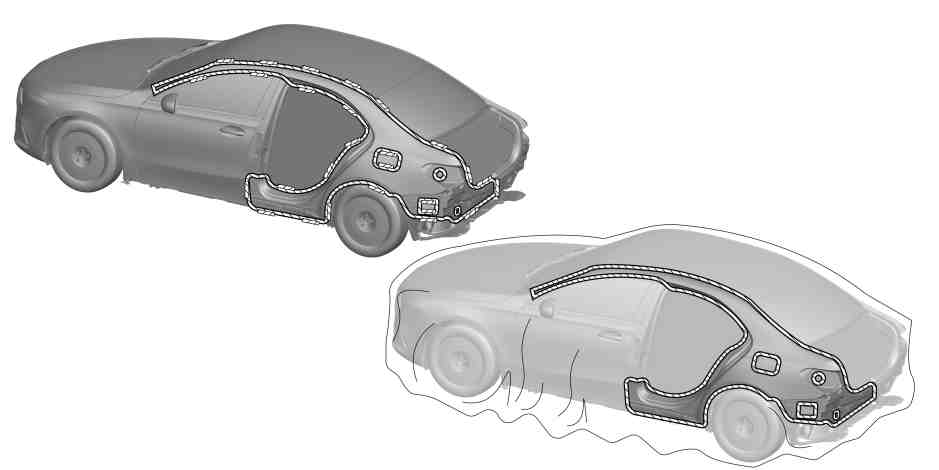

Dargestellt am linken hinteren Kotflügel in der Lackstufe 3, dargestellt am Typ 177.0

Dargestellt am linken hinteren Kotflügel in der Lackstufe 3, dargestellt am Typ 177.1

Dargestellt am linken hinteren Kotflügel in der Lackstufe 3, dargestellt am Typ 247.0

Hinweis

Kunststoff-Abdeckscheiben der Leuchten reinigen

AH82.10-P-1002-01A

Hinweis

Hinweise zur Reparatur-Lackierung

AH98.00-P-9408-02A

Allgemeine Hinweise zum Abdecken beim Lackieren

AH98.00-P-0200-01BK

Abkleben, Abdecken

1.1

Den Stoßfänger hinten lösen.

Lackstufe 3, wenn die Schadstelle nicht im Bereich des Stoßfängers hinten liegt oder Lackstufe 2.

AR88.20-P-2200MFA

1.2

Den Stoßfänger hinten ausbauen.

Lackstufe 3, wenn die Schadstelle im Bereich des Stoßfängers hinten liegt.

AR88.20-P-2200MFA

2.1

Längsträgerverkleidung lösen.

Lackstufe 3, wenn die Schadstelle nicht im Bereich der Längsträgerverkleidung liegt oder Lackstufe 2.

AR88.80-P-6000MFA

2.2

Längsträgerverkleidung ausbauen.

Lackstufe 3, wenn die Schadstelle im Bereich der Längsträgerverkleidung liegt.

AR88.80-P-6000MFA

3

Leuchteinheit hinten ausbauen.

Typ 118
Typ 177
Typ 247
Lackstufe 3, wenn die Schadstelle im Bereich der Leuchteinheit hinten liegt.

Typ 118.6, 177.0, 247.0/6

AR82.10-P-4731MFA

Typ 118.3, 177.1/9

AR82.10-P-4731MFV

4.1

Regenleiste im Bereich des Dachrahmens seitlich lösen.

Lackstufe 3, wenn die Schadstelle nicht im Bereich der Regenleiste liegt oder Lackstufe 2.

AR88.80-P-4000MFA

4.2

Regenleiste ausbauen.

Lackstufe 3, wenn die Schadstelle im Bereich der Regenleiste liegt.

AR88.80-P-4000MFA

5

Den Kotflügel umlaufend abkleben.

 https://xentry.daimler.com
Unter der Rubrik "Leitfaden für Lacktechnik".

6

Nicht zu lackierende Bereiche des Fahrzeugs mit Folie abdecken.

 https://xentry.daimler.com
Unter der Rubrik "Leitfaden für Lacktechnik".

7

Tankklappe ausbauen.

Linke Fahrzeugseite. Lackstufe 3, wenn die Schadstelle nicht im Bereich der Tankeinfüllmulde liegt oder Lackstufe 2.

AR88.60-P-2001MFA

8.1

Tankeinfüllmulde abkleben.

Linke Fahrzeugseite. Lackstufe 3, wenn die Schadstelle nicht im Bereich der Tankeinfüllmulde liegt oder Lackstufe 2.

 https://xentry.daimler.com
Rubrik "Leitfaden für Lacktechnik".

8.2

Tankeinfüllmulde ausbauen.

Linke Fahrzeugseite. Lackstufe 3, wenn die Schadstelle im Bereich der Tankeinfüllmulde liegt.

AR88.60-P-2001MFA

9

Tankklappe einbauen.

Linke Fahrzeugseite. Lackstufe 3, wenn die Schadstelle nicht im Bereich der Tankeinfüllmulde liegt oder Lackstufe 2.

AR88.60-P-2001MFA

10

Innenseite der Tankklappe abkleben und Tankklappe schließen.

Linke Fahrzeugseite. Lackstufe 3, wenn die Schadstelle nicht im Bereich der Tankeinfüllmulde liegt oder Lackstufe 2.

 https://xentry.daimler.com
Rubrik "Leitfaden für Lacktechnik".

11

Abdeckung am Abdichtrahmen Kofferraumdeckel ausbauen.

Lackstufe 3, wenn die Schadstelle im Bereich der Abdeckung am Abdichtrahmen Kofferraumdeckel liegt.

12

Alle Öffnungen mit Abdeckband abkleben.

 https://xentry.daimler.com
Rubrik "Leitfaden für Lacktechnik".

13

Den Kotflügel hinten ringsum abkleben.

 https://xentry.daimler.com
Rubrik "Leitfaden für Lacktechnik".

14

Nicht zu lackierende Bereiche des Fahrzeugs mit Folie abdecken.

 https://xentry.daimler.com
Rubrik "Leitfaden für Lacktechnik".

Abkleben, Abdecken in der Lackstufe 1E

15

Den Stoßfänger hinten ausbauen.

AR88.20-P-2200MFA

16.1

Anhängevorrichtung ausbauen.

Typ 118, 177, 247
mit Code 550 (Anhängevorrichtung)

Typ 118.3/6, 177.0/1, 247
mit Code 550 (Anhängevorrichtung)

AR31.10-P-8000MFA

16.2

Den Querträger hinten unter dem Stoßfänger ausbauen.

Typ 118, 177, 247.0
außer Code 550 (Anhängevorrichtung)

17

Den Halter für den Stoßfänger hinten ausbauen.

18

Längsträgerverkleidung ausbauen.

AR88.80-P-6000MFA

19

Leuchteinheit hinten ausbauen.

Typ 118
Typ 177
Typ 247

Typ 118.6, 177.0, 247.0/6

AR82.10-P-4731MFA

Typ 118.3, 177.1/9

AR82.10-P-4731MFV

20

Tankklappe ausbauen.

Linke Fahrzeugseite.

21

Tankeinfüllmulde ausbauen.

Linke Fahrzeugseite.

AR88.60-P-2001MFA

22

Kantenschutz für Kofferraumdeckelausschnitt ausbauen.

23

Fondtür ausbauen.

AR72.12-P-0600MFA

24

Kantenschutz für Türausschnitt der Fondtür ausbauen.

25

Bodenbelag lösen.

26

Den Innenkotflügel hinten ausbauen.

AR88.10-P-1302MFA

27

Alle Öffnungen mit Abdeckband abkleben.

 https://xentry.daimler.com
Rubrik "Leitfaden für Lacktechnik".

28

Den Kotflügel hinten umlaufend abkleben.

 https://xentry.daimler.com
Rubrik "Leitfaden für Lacktechnik".

29

Nicht zu lackierende Bereiche des Fahrzeugs mit Folie abdecken.

 https://xentry.daimler.com
Rubrik "Leitfaden für Lacktechnik".
