Steuergerät Vordersitz aus-, einbauen

AR91.29-S-1550SA

Steuergerät Vordersitz aus-, einbauen

30.10.2014

TYP

636.8

mit CODE SF1 (Luxus-Fahrersitz elektrisch verstellbar)

TYP

636.8

mit CODE SF2 (Beifahrersitz elektrisch einstellbar)

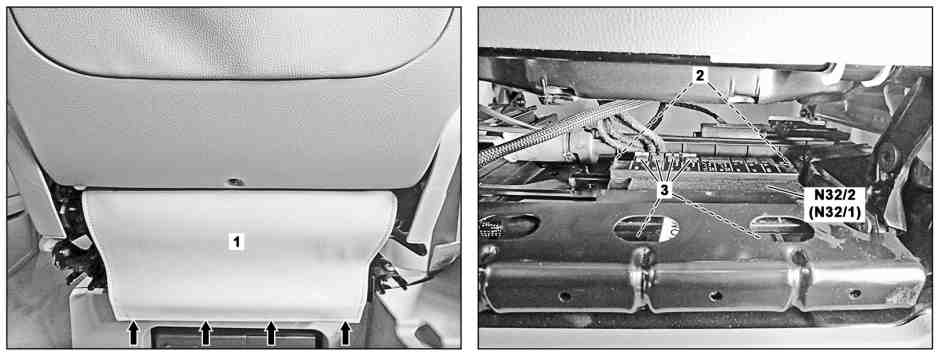

1

Filzabdeckung

N32/1

Steuergerät Vordersitzverstellung mit Memory, links

2

Verriegelung

N32/2

Steuergerät Vordersitzverstellung mit Memory, rechts

3

Elektrische Steckverbindung



Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Vordersitz in Montageposition stellen

 Hierzu den Vordersitz ganz nach oben und vorne verstellen.

2

Filzabdeckung (1) abbauen

 Hierzu Filzabdeckung (1) im unteren Bereich (Pfeil) ausklippen.

 Langkeil

*115589035900

3

Steuergerät Vordersitzverstellung mit Memory, links (N32/1) bzw. Steuergerät Vordersitzverstellung mit Memory, rechts (N32/2) ausbauen

 Hierzu Verriegelungen (2) entriegeln und Steuergerät Vordersitzverstellung mit Memory, links (N32/1) bzw. Steuergerät Vordersitzverstellung mit Memory, rechts (N32/2) nach oben aus den Arretierungen herausführen.

4

Elektrische Steckverbindungen (3) an Vorderseite und Rückseite des Steuergeräts Vordersitzverstellung mit Memory, links (N32/1) bzw. des Steuergeräts Vordersitzverstellung mit Memory, rechts (N32/2) trennen

5

Einbau in umgekehrter Reihenfolge

6

Normierung der Sitzeinstellung durchführen

 Hierzu Vordersitz bis zum jeweiligen Anschlag verstellen und Taste ca. 1 s gedrückt halten.



Prüfen

7

Funktionsprüfung der Sitzeinstellung durchführen
