Sitzlehnenauflage Fahrgastsitzbank aus-, einbauen

AR91.21-D-0002TSS

Sitzlehnenauflage Fahrgastsitzbank aus-, einbauen

19.01.2018

Typ

907.6/7

mit Code U60 (Bestuhlung Fahrgastraum 2er Sitzbank 1. Reihe)

Typ

907.6/7

mit Code U61 (2er-Sitzbank 2.Reihe)

Typ

907.6/7

mit Code U62 (Bestuhlung Fahrgastr. 3-er Sitzbank 1.Reihe schmal)

Typ

907.6/7

mit Code U63 (Bestuhlung Fahrgastraum 3er Sitzbank 2. Reihe)

Typ

907.6/7

mit Code U64 (Bestuhlung Fahrgastraum 3er Sitzbank 3. Reihe)

Typ

907.6/7

mit Code U65 (Bestuhlung Fahrgastraum 3er Sitzbank 1. Reihe)

Typ

907.6/7

mit Code U69 (2er-Sitzbank 3.Reihe)

Typ

907.6/7

mit Code UC3 (Bestuhlung Fahrgastr. 3-er Sitzbank 2.Reihe schmal)

Typ

907.6/7

mit Code UD6 (Bestuhlung Fahrgastraum 4-er Sitzbank 3. Reihe)

Typ

907.6/7

mit Code UY3 (4er-Sitzbank Komfort 3.Reihe)

Typ

907.745

mit Code U3S (Bestuhlung Fahrgastr. 3er Sitzbank schmal 3. Reihe)

Typ

907.745

mit Code UD7 (Bestuhlung Fahrgastraum 4er-Sitzbank 4.Reihe)

Typ

907.745

mit Code UY6 (4er-Sitzbank Komfort 4.Reihe)

Dargestellt mit Code U60 (Bestuhlung Fahrgastraum 2er Sitzbank 1. Reihe)

4

Sitzlehnenbezug

10

Befestigungsschienen

11

Halteklipp

Dargestellt mit Code U60 (Bestuhlung Fahrgastraum 2er Sitzbank 1. Reihe)

2

Sitzlehnenrahmen

4

Sitzlehnenbezug

5

Schrauben

6

Verkleidung

7

Befestigungsschienen

8

Befestigungsschienen

9

Sitzlehnenauflage

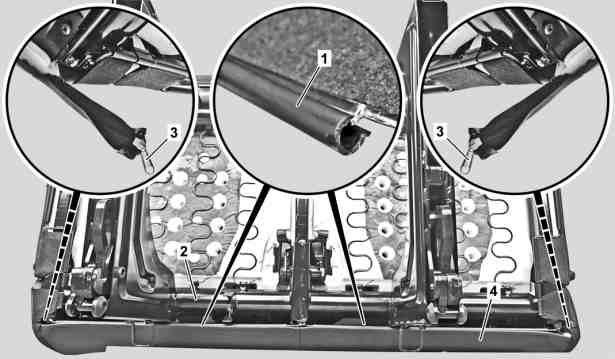

Dargestellt mit Code U60 (Bestuhlung Fahrgastraum 2er Sitzbank 1. Reihe)

1

Befestigungsschienen

2

Sitzlehnenrahmen

3

Reißverschlüsse

4

Sitzlehnenbezug

Dargestellt mit Code UD7 (Bestuhlung Fahrgastraum 4er-Sitzbank 4.Reihe), rechte Seite

12

Schraube

13

Anbindung

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Fahrgastsitzbank ausbauen

AR91.21-D-4425TS

2

Kopfstützenführungen Fahrgastsitzbank ausbauen

AR91.16-D-2805TS

3

Armlehnen Fahrgastsitzbank ausbauen

Typ 907.6/7 mit Code U74 (Armlehnen Wandseite) und mit Code U75 (Armlehnen Gangseite)

AR91.21-D-3301TS

4

Gurtendbeschläge Fahrgastsitzbank abbauen

AR91.40-D-1030-02TS

Hinweis

Hinweise zu selbstsichernden Schrauben und Muttern

AH00.00-N-0001-01A

 Schraube Gurtendbeschlag an Sitzrahmen Fahrgastsitzbank

*BA91.40-N-1002-02TS

 Langkeil

*115589035900

5

Verkleidungen Gurtumlenkungen rechts ausbauen

AR91.40-D-1207TS

6

Verkleidungen Gurtumlenkungen Mitte ausbauen

Typ 907.6/7
mit Code U62 (Bestuhlung Fahrgastr. 3-er Sitzbank 1.Reihe schmal)
Typ 907.6/7
mit Code U63 (Bestuhlung Fahrgastraum 3er Sitzbank 2. Reihe)
Typ 907.6/7
mit Code U64 (Bestuhlung Fahrgastraum 3er Sitzbank 3. Reihe)
Typ 907.6/7
mit Code U65 (Bestuhlung Fahrgastraum 3er Sitzbank 1. Reihe)
Typ 907.6/7
mit Code UC3 (Bestuhlung Fahrgastr. 3-er Sitzbank 2.Reihe schmal)
Typ 907.6/7
mit Code UD6 (Bestuhlung Fahrgastraum 4-er Sitzbank 3. Reihe)
Typ 907.6/7
mit Code UY3 (4er-Sitzbank Komfort 3.Reihe)
Typ 907.745
mit Code U3S (Bestuhlung Fahrgastr. 3er Sitzbank schmal 3. Reihe)
Typ 907.745
mit Code UD7 (Bestuhlung Fahrgastraum 4er-Sitzbank 4.Reihe)
Typ 907.745
mit Code UY6 (4er-Sitzbank Komfort 4.Reihe)

AR91.40-D-1208TS

7

Verkleidungen Gurtumlenkungen links ausbauen

AR91.40-D-1209TS

8

Anbindungen (13) ausbauen

Typ 907.6/7
mit Code UD6 (Bestuhlung Fahrgastraum 4-er Sitzbank 3. Reihe)
Typ 907.6/7
mit Code UY3 (4er-Sitzbank Komfort 3.Reihe)
Typ 907.745
mit Code UD7 (Bestuhlung Fahrgastraum 4er-Sitzbank 4.Reihe)
Typ 907.745
mit Code UY6 (4er-Sitzbank Komfort 4.Reihe)

 Hierzu Schrauben (12) herausschrauben.

 Schraube Aufnahme an Sitzlehnenrahmen Fahrgastsitzbank

*BA91.21-N-1003-01TS

9

Befestigungsschienen (1) am Sitzlehnenrahmen (2) abbauen

 Ausziehhaken

*140589023300

10

Reißverschlüsse (3) des Sitzlehnenbezugs (4) öffnen

 Hierzu Reißverschlüsse (3) am Sitzlehnenrahmen (2) hervorziehen.

11

Verkleidung (6) am Sitzlehnenrahmen (2) ausbauen

 Hierzu Befestigungsschienen (7) abbauen. Anschießend Sitzlehnenbezug (4) über Sitzlehne legen und Schrauben (5) herausschrauben.

 Ausziehhaken

*140589023300

12

Sitzlehnenauflage (9) mit Sitzlehnenbezug (4) ausbauen

 Hierzu Befestigungsschienen (8) am Sitzlehnenrahmen (2) abbauen und Sitzlehnenbezug (4) mit Sitzlehnenauflage (9) nach oben vom Sitzlehnenrahmen (2) abnehmen.

 Einbau: Auf richtigen Sitz des Sitzlehnenbezugs (4) und der Sitzlehnenauflage (9) achten.

13

Sitzlehnenbezug (4) an Sitzlehnenauflage (9) abbauen

Beim Erneuern der Sitzlehnenauflage (9) bzw. des Sitzlehnenbezugs (9).

 Hierzu Befestigungsschienen (10) des Sitzlehnenbezugs (4) an Halteklipps (11) der Sitzlehnenauflage (9) abbauen.

 Einbau: Auf richtigen Sitz des Sitzlehnenbezugs (4) an Sitzlehnenauflage (9) achten.
Halteklipps (11) prüfen.

Bei beschädigten Halteklipps (11)



Sitzlehnenauflage (9) erneuern.

14

Einschnitte für Armlehnen an neuen Sitzlehnenbezug (4) übertragen

Typ 907.6/7 mit Code U74 (Armlehnen Wandseite) und mit Code U75 (Armlehnen Gangseite)
Beim Erneuern des Sitzlehnenbezugs (4).

 Hierzu Einschnitte für Armlehnen an altem Sitzlehnenbezug (4) abnehmen und auf neuem Sitzlehnenbezug (4) markieren.

 Einbau: Markierte Einschnitte für Armlehnen an neuem Sitzlehnenbezug (4) mit geeignetem Werkzeug einfügen.

15

Die Stopfen am Sitzlehnenrahmen (2) für Armlehnen ausbauen

Typ 907.6/7 mit Code U74 (Armlehnen Wandseite) und mit Code U75 (Armlehnen Gangseite)
Beim Erneuern der Fahrgastsitzbank.

16

Einbau in umgekehrter Reihenfolge

 Fahrgastsitzbank

Nummer

Benennung

Typ 907.6/7

BA91.21-N-1003-01TS

Schraube Aufnahme an Sitzlehnenrahmen Fahrgastsitzbank

Nm

40

 Gurtschloss, Gurtendbeschlag, Sicherheitsgurt

Nummer

Benennung

Typ 907.6/7

BA91.40-N-1002-02TS

Schraube Gurtendbeschlag an Sitzrahmen Fahrgastsitzbank

Nm

40
