Druckgasbehälter aus-, einbauen

AR86.60-D-0110A

Druckgasbehälter aus-, einbauen

30.05.2016

Typ

903.662

mit Code Z29 (Reisemobil "James Cook", NAFTA)

mit Code ZU8 (Länderausführung USA)

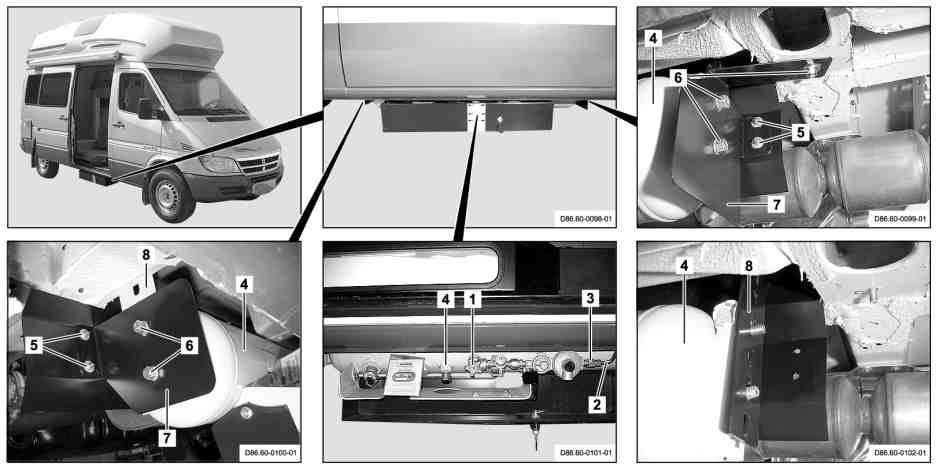

1

Hauptabsperrventil

4

Gasbehälter

7

Halter

2

Gasleitung

5

Muttern

8

Halter

3

Reduzierstück

6

Muttern

 Gefahr!

Explosionsgefahr durch Austritt von brennbaren Gasen oder Überhitzung der Gasbehälter. Verletzungsgefahr durch Verbrennungen an Haut und Augen. Erfrierungsgefahr für Körperteile durch ausströmendes Gas und durch Berühren der ventilnahen Bauteile beim Entleeren von Gasbehältern. Vergiftungs- bzw. Erstickungsgefahr durch Einatmen von Gasen.

Zündquellen beseitigen.
Schutzbekleidung, Sicherheitshandschuhe, Schutzbrille tragen.
Für ausreichende Belüftung sorgen.
Für Arbeiten am Fahrzeug bei Umgebungstemperaturen über 60 °C müssen alle Gasbehälter ausgebaut werden.

AS00.00-Z-0018-01A

 

Aus-, Einbauen

1

Gasbehälter (4) entleeren

2

Hauptabsperrventil (1) am Gasbehälter (4) schließen

 Siehe Betriebsanleitung.

3

Gasleitung (2) vom Reduzierstück (3) abschließen

4

Muttern (5) auf beiden Seiten des Gasbehälters (4) abschrauben

 Einbau: Selbstsichernde Muttern (5) erneuern.

5

Muttern (6) auf beiden Seiten des Gasbehälters (4) abschrauben

 Einbau: Vor dem Festziehen der Muttern (6) ist der Gasbehälter (4) mit dem Reduzierstück (3) parallel zur Gasleitung (2) auszurichten.

6

Halter (7) auf beiden Seiten des Gasbehälters (4) ausbauen

7

Gasbehälter (4) beidseitig aus den Haltern (8) ausfädeln

 Helfer benötigt.

Bei Erneuerung des Gasbehälters (4) sind folgende Bauteile umzubauen:



Abdeckung Gasbehälter aus-, einbauen

AR86.60-D-0120A

Füllstandsanzeige Gasbehälter aus-, einbauen

AR86.60-D-0130A

Druckminderventil aus-, einbauen

AR86.60-D-0140A

8

Einbau in umgekehrter Reihenfolge

9

Dichtheitsprüfung Gasanlage durchführen

AR86.60-D-0100A
