Kältemittelleitungen im Motorraum (Dachausrüstung) aus-, einbauen

AR83.50-D-6816A

Kältemittelleitungen im Motorraum (Dachausrüstung) aus-, einbauen

15.10.2018

Typ

906.6/7

mit Code HH7 (Dachklimaanlage Basis)

mit Code HH9 (Klimaanlage halbautomatisch geregelt, TEMPMATIC)

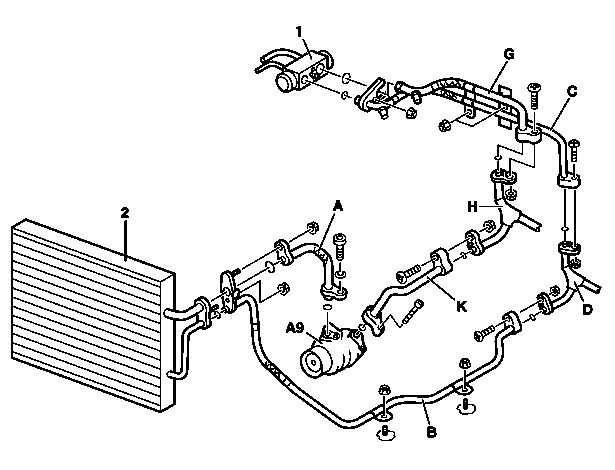

1

Expansionsventil

2

Kondensator

A

Kältemittelleitung Druckseite

B

Kältemittelleitung Druckseite

C

Kältemittelleitung Druckseite

D

Kältemittelleitung T-Stück Druckseite

G

Kältemittelleitung Saugseite

H

Kältemittelleitung T-Stück Saugseite

K

Kältemittelleitung Saugseite

A9

Kältemittelkompressor

Hinweis

Kreislauf und Bauteile der Klimaanlage bei Reparaturarbeiten vor Feuchtigkeit schützen

AH83.30-N-0005-01A

 

Aus-, Einbauen

1

Den Flüssigkeitsbehälter ausbauen

Fahrzeug ohne Code XM0 (Modellpflege) und ohne Code XM5 (Modellpflege Lateinamerika)

AR83.30-D-6520C

Fahrzeug mit Code XM0 (Modellpflege)

AR83.30-D-6520M

2

Kältemittelleitung Druckseite (A) vom Kältemittelkompressor (A9) und vom Flansch der Kältemittelleitung Druckseite (B) am Kondensator (2) abbauen



Kompressoröle (Spezifikation 362.0)

BB00.40-P-0362-00A

 Einbau: Kältemittelleitung Druckseite (A) mit neuen Dichtringen anbauen. Dichtringe vor dem Anbau mit Kompressoröl einstreichen.

 Schraube Kältemittelleitung an Kältemittelkompressor

*BA83.30-N-1010-01F

 Mutter Kältemittelleitungen an Kondensator

*BA83.30-N-1005-01F

3

Öffnungen an der Kältemittelleitung Druckseite (A) und am Kältemittelkompressor (A9) mit Verschlussstopfen verschließen

 Satz Verschlussstopfen

*129589009100

4

Die Halter der Kältemittelleitung Druckseite (B) vom linken Rahmenlängsträger abbauen

 Mutter Halter Kältemittelleitungen an Karosserie

*BA83.30-N-1004-01F

5

Kältemittelleitung Druckseite (B) vom Kondensator (2) und von der Kältemittelleitung T-Stück Druckseite (D) abbauen



Kompressoröle (Spezifikation 362.0)

BB00.40-P-0362-00A

 Einbau: Kältemittelleitung Druckseite (B) und Kältemittelleitung T-Stück Druckseite (D) mit neuen Dichtringen anbauen. Dichtringe vor dem Anbau mit Kompressoröl einstreichen.

 Schraube Kältemittelleitung an Kältemittelleitung

*BA83.30-N-1008-01F

 Mutter Kältemittelleitungen an Kondensator

*BA83.30-N-1005-01F

6

Öffnungen am Kondensator (2), an der Kältemittelleitung Druckseite (B) und an der Kältemittelleitung T-Stück Druckseite (D) mit Verschlussstopfen verschließen

 Satz Verschlussstopfen

*129589009100

7

Kältemittelleitung Saugseite (K) vom Kältemittelkompressor (A9) und von der Kältemittelleitung T-Stück Saugseite (H) abbauen



Kompressoröle (Spezifikation 362.0)

BB00.40-P-0362-00A

 Einbau: Kältemittelleitung Saugseite (K) und Kältemittelleitung T-Stück Saugseite (H) mit neuen Dichtringen anbauen. Dichtringe vor dem Anbau mit Kompressoröl einstreichen.

 Schraube Kältemittelleitung an Kältemittelkompressor

*BA83.30-N-1010-01F

 Schraube Kältemittelleitung an Kältemittelleitung

*BA83.30-N-1008-01F

8

Öffnungen am Kältemittelkompressor (A9), an der Kältemittelleitung Saugseite (K) und an der Kältemittelleitung T-Stück Saugseite (H) mit Verschlussstopfen verschließen

 Satz Verschlussstopfen

*129589009100

9

Die Halter der Kältemittelleitung Druckseite (C) und der Kältemittelleitung Saugseite (G) von der Stirnwand abbauen

 Mutter Halter Kältemittelleitungen an Karosserie

*BA83.30-N-1004-01F

10

Kältemittelleitung Druckseite (C) vom Expansionsventil (1) am Heizungskasten und von der Kältemittelleitung T-Stück Druckseite (D) abbauen



Kompressoröle (Spezifikation 362.0)

BB00.40-P-0362-00A

 Einbau: Kältemittelleitung Druckseite (C) und Kältemittelleitung T-Stück Druckseite (D) mit neuen Dichtringen anbauen. Dichtringe vor dem Anbau mit Kompressoröl einstreichen.

 Schraube Kältemittelleitung an Kältemittelleitung

*BA83.30-N-1008-01F

 Mutter Kältemittelleitungen an Expansionsventil

*BA83.30-N-1001-01F

11

Kältemittelleitung Saugseite (G) vom Expansionsventil (1) am Heizungskasten und von der Kältemittelleitung T-Stück Saugseite (H) abbauen



Kompressoröle (Spezifikation 362.0)

BB00.40-P-0362-00A

 Einbau: Kältemittelleitung Saugseite (G) und Kältemittelleitung T-Stück Saugseite (H) mit neuen Dichtringen anbauen. Dichtringe vor dem Anbau mit Kompressoröl einstreichen.

 Schraube Kältemittelleitung an Kältemittelleitung

*BA83.30-N-1008-01F

12

Öffnungen am Expansionsventil (1), an der Kältemittelleitung T-Stück Druckseite (D) und an der Kältemittelleitung T-Stück Saugseite (H) mit Verschlussstopfen verschließen

 Satz Verschlussstopfen

*129589009100

13

Einbau in umgekehrter Reihenfolge

 Klimaanlage

Nummer

Benennung

Typ 906, 909 mit Code HH9

Typ 906.6/7 mit Code HH7

BA83.30-N-1001-01F

Mutter Kältemittelleitungen an Expansionsventil

Nm

6

6

 Klimaanlage

Nummer

Benennung

Typ 906, 909 mit Code HH9

Typ 906.6/7 mit Code HH7

BA83.30-N-1004-01F

Mutter Halter Kältemittelleitungen an Karosserie

Nm

4

4

 Klimaanlage

Nummer

Benennung

Typ 906, 909 mit Code HH9

Typ 906.6/7 mit Code HH7

BA83.30-N-1005-01F

Mutter Kältemittelleitungen an Kondensator

Nm

6

6

 Klimaanlage

Nummer

Benennung

Typ 906, 909 mit Code HH9

Typ 906.6/7 mit Code HH7

BA83.30-N-1008-01F

Schraube Kältemittelleitung an Kältemittelleitung

Nm

8

8

 Klimaanlage

Nummer

Benennung

Typ 906, 909 mit Code HH9

Typ 906.6/7 mit Code HH7

BA83.30-N-1010-01F

Schraube Kältemittelleitung an Kältemittelkompressor

Nm

22

22
