AR83.30-D-6540NA | Kondensator aus-, einbauen | 16.1.01 |
TYP WD1, WD2, WD3, WD6, WD7
TYP 903.67 mit CODE (ZU7) Länderausführung Kanada
TYP 903.67 mit CODE (ZU8) Länderausführung USA
TYP 903.67 mit CODE (ZU9) Länderausführung Mexiko
TYP XD1, XD2, XD3, XD4, XD6, XD5, XD7, YD1, YD2, YD3, YD4, YD6, YD5, YD7 mit CODE (HH9) Klimaanlage geregelt, "Tempmatik"
TYP 903.61 /66, 904.61 /66
mit CODE (HH9) Klimaanlage geregelt, "Tempmatik"
mit CODE (ZU7) Länderausführung Kanada
TYP 903.61 /66, 904.61 /66
mit CODE (HH9) Klimaanlage geregelt, "Tempmatik"
mit CODE (ZU8) Länderausführung USA
TYP 903.61 /62 /66, 904.61 /62 /66
mit CODE (HH9) Klimaanlage geregelt, "Tempmatik"
mit CODE (ZU9) Länderausführung Mexiko

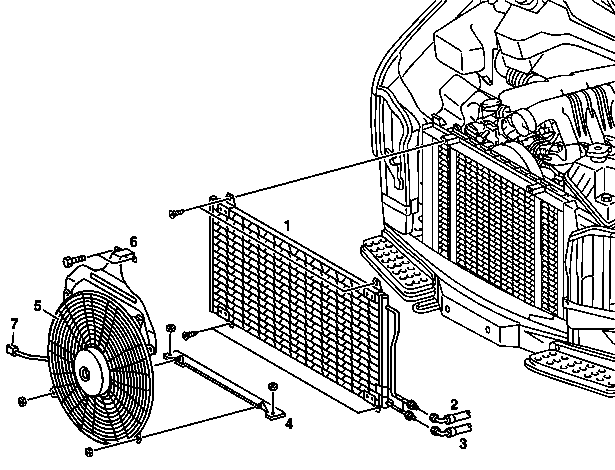

D83.30-1109-06
1 Kondensator
2 Kältemittelleitung Kältemittelverdichter/Kondensator
3 Kältemittelleitung Kondensator/Flüssigkeitsbehälter
4 Halter unten
5 Zusatzlüfter
6 Halter oben
7 Stecker Zusatzlüfter
| Aus-, Einbauen | ||
Gefahr! | Explosionsgefahr durch Schweiß- oder Lötarbeiten an der geschlossenen Klimaanlage. Vergiftungsgefahr durch Einatmen überhitzter Kältemitteldämpfe. Verletzungsgefahr durch Haut- und Augenkontakt mit flüssigem Kältemittel | Keine Schweißarbeiten an geschlossener Klimaanlage und in deren Umgebung durchführen. Rauchen und offenes Feuer sind verboten. Schutzbrille und Schutzhandschuhe tragen, nur in gut durchlüfteten Räumen arbeiten. Reparaturarbeiten am Kreislauf der Klimaanlage nur bei entleerter Anlage durchführen. | |
| Kreislauf und Bauteile der Klimaanlage bei Reparaturarbeiten vor Feuchtigkeit schützen | Alle Typen mit Klimaanlage | |
1 | Klimaanlage entleeren | ||
2 | Stoßfänger vorn ausbauen | ||
3 | Scheinwerfer ausbauen | ||
4 | Schloßquerträger mit Frontgrill ausbauen | ||
5 | Kältemittelleitungen (2, 3) am Kondensator (1) abbauen | | |
| |||
6 | Steckverbindung Zusatzlüfter (7) trennen | ||
7 | Zusatzlüfter (5) zusammen mit Halter (6) ausbauen | ||
8 | Halter unten (4) ausbauen | ||
9 | Kondensator (1) vom Kühler abbauen | Einbau: Kompressorenöl nachfüllen. Klipse unten durch Steckklipsmuttern ersetzen. | |
10 | Einbau in umgekehrter Reihenfolge | ||
11 | Klimaanlage evakuieren, neu befüllen und auf Funktion und Dichtheit prüfen |
Kältemittelleitungen
Nummer | Benennung | Typ | Typ | |
BA83.30-N-1001-02A | Kältemittelleitung Kältemittelverdichter/–Kondensator am Kondensator | Nm | 33 | 33 |
BA83.30-N-1003-02A | Kältemittelleitung Kondensator/–Flüssigkeitsbehälter am Kondensator | Nm | 17 | 17 |
Referenzierte Dokumente
- ah8330n000501a Kreislauf und Bauteile der Klimaanlage bei Reparaturarbeiten vor Feuchtigkeit schützen
- ar8800d2115na Frontgrill aus-, einbauen
- ar8800d2302na Schloßquerträger aus-, einbauen
- ar8820d2000na Stoßfänger vorn aus-, einbauen
- as8300z000101a Explosionsgefahr durch Schweiß- oder Lötarbeiten an der geschlossenen Klimaanlage. Vergiftungsgefahr durch Einatmen überhitzter Kältemitteldämpfe. Verletzungsgefahr durch Haut- und Augenkontakt mit flüssigem Kältemittel
