Gebläsemotor Klimaanlage aus-, einbauen

Typ ar · Thema 83.30 · Version 0100 · 2006-07-17

Gültig für: TYP 903.662 mit CODE (ZU8) Länderausführung USA mit CODE (Z29) Reisemobil "James Cook", NAFTA Dachklimaanlage'

Einordnung

Funktionsgruppe 3 Aufbau › 83 Klimatisierung › 83.30 Klimaanlage — Baureihe 903 (Baumuster 662)

EinPAS 39 Heizung/Lüftung/Kühlung › 39.15 Klimatisierung › 39.15.30 Gebläsemotor/Stellmotor — Baureihe 903 (Baumuster 662)

AR83.30-D-5560A

Gebläsemotor Klimaanlage aus-, einbauen

23.6.04

TYP 903.662
mit CODE (ZU8) Länderausführung USA
mit CODE (Z29) Reisemobil "James Cook", NAFTA
Dachklimaanlage

Gebläsemotor Klimaanlage aus-, einbauen

D83.30-1165-09

1 Gebläsegehäusedeckel

3 Gebläsemotor

2 Lüftungsgitter

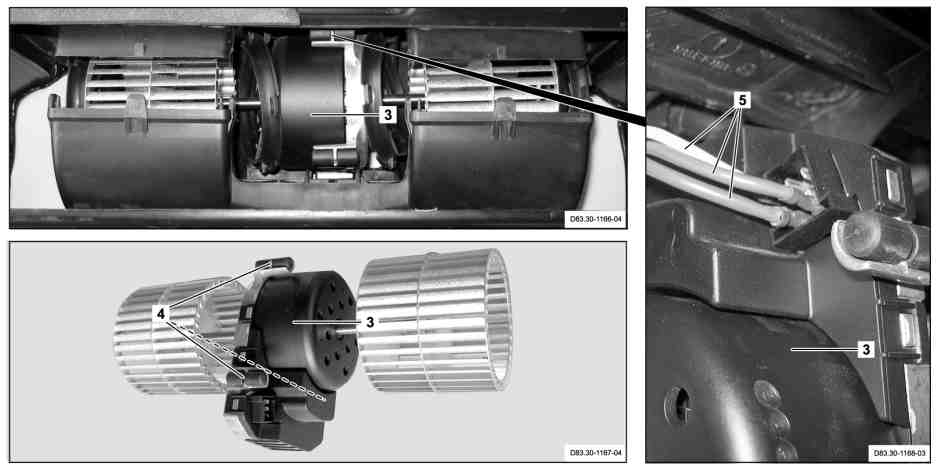

Gebläsemotor Klimaanlage aus-, einbauen

D83.30-1169-09

3 Gebläsemotor

5 Elektrische Steckverbindungen

4 Gummilager

Aus-, Einbauen

Gefahr!

Verletzungsgefahr durch austretendes Kältemittel und durch Kontakt von Bauteilen des Kältemittelsystems

Schutzbekleidung, Sicherheitshandschuhe, Schutzbrillen tragen.

AS86.61-Z-0002-01A

1

Dachklimaanlage ausbauen

AR83.30-D-1000A

2

Nasen am Gebläsegehäusedeckel (1) oben und seitlich entriegeln

3

Gebläsegehäusedeckel (1) oben aufklappen

4

Seitliche Lüftungsgitter (2) ausbauen

Alle Lüftungsgitter (2).

Einbau: Einbaulage der Lüftungsgitter (2) beachten.

5

Montagebohrungen beidseitig am Klimakasten (Pfeil) herstellen

Bohrungsdurchmesser Ø 16 mm.

Einbau: Bohrungen mit Dichtmasse verschließen.

Schäl-Aufbohrer Ø 16 bis 30,5 mm

*WH58.30-Z-1003-34A

Bohrmaschine (Elektr./Druckluft)

*WE58.40-Z-1001-03A

Nass-/Trockensauger

*WE58.40-Z-1005-03A

6

Nasen am Gebläsegehäusedeckel (1) unten entriegeln

Hohe Zug- oder Druckkräfte vermeiden, da es sonst zu Bruchschäden am Gebläsegehäuse kommen kann.

Entriegeln durch die Montagebohrungen mit ausreichend langem Schraubendreher.

7

Gebläsegehäusedeckel (1) ausbauen

Einbau: Auf richtigen Sitz der Gummilager (4) des Gebläsemotors (3) im Gebläsegehäusedeckel (1) achten.

8

Gebläsemotor (3) etwas im Klimakasten drehen

Bis Zugänglichkeit zu den elektrischen Steckverbindungen (5) vorhanden ist.

9

Einbaulage der elektrischen Steckverbindungen (5) notieren

10

Elektrische Steckverbindungen (5) vom Gebläsemotor (3) abziehen

11

Gebläsemotor (3) ausbauen

Einbau: Auf richtigen Sitz der Gummilager (4) am Gebläsemotor (3) achten.

12

Einbau in umgekehrter Reihenfolge

13

Funktionsprüfung durchführen

Dachklimaanlage ein-, ausschalten (siehe Betriebsanleitung).
