ar8260s1040e

USB/AUX-Anschluss in Instrumententafel aus-, einbauen

Typ ar · Thema 82.60 · Version 0101 · 2015-12-21

Gültig für: Typ 447.6/7, 448.7

Einordnung

Funktionsgruppe 3 Aufbau › 82 Elektrische Anlage, Aufbau › 82.60 Radio, Audio-Video — Baureihe 447 (Baumuster 6**, 7**) · Baureihe 448 (Baumuster 7**)

EinPAS 31 Kommunikation/Information/Entertainment › 31.67 Medienwiedergabe/Datenträger › 31.67.12 Sensor/Schalter/Leitungssatz — Baureihe 447 (Baumuster 6**, 7**) · Baureihe 448 (Baumuster 7**)

AR82.60-S-1040E

USB/AUX-Anschluss in Instrumententafel aus-, einbauen

21.12.15

Typ

447.6/7, 448.7

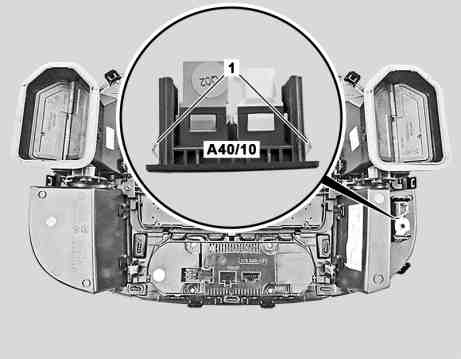

USB/AUX-Anschluss in Instrumententafel aus-, einbauen

1

Halteklammern

A40/10

USB/AUX-Anschluss

S82.60-4635-11

Aus-, Einbauen

1

Abdeckung Instrumententafel Mitte abbauen

AR68.10-S-3430E

Elektrische Steckverbindungen nicht trennen.

2

Halteklammern (1) entriegeln, elektrische Steckverbindungen trennen und USB/AUX-Anschluss (A40/10) ausbauen

3

Einbau in umgekehrter Reihenfolge

Prüfen

4

Funktionsprüfung des USB/AUX-Anschlusses (A40/10) durchführen
