Scheinwerfer für Tagfahrlicht aus-, einbauen

Typ ar · Thema 82.10 · Version 0100 · 2012-02-28

Gültig für: TYP 166.074/874

Einordnung

Funktionsgruppe 3 Aufbau › 82 Elektrische Anlage, Aufbau › 82.10 Außenbeleuchtung — Baureihe 166 (Baumuster 074, 874)

EinPAS 30 Beleuchtungsanlage › 30.15 Außenbeleuchtung › 30.15.40 Frontleuchte — Baureihe 166 (Baumuster 074, 874)

AR82.10-P-2300GR

Scheinwerfer für Tagfahrlicht aus-, einbauen

28.2.12

TYP

166.074/874

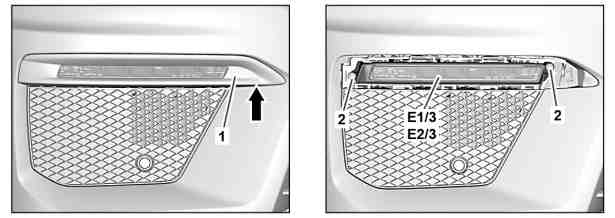

Scheinwerfer für Tagfahrlicht aus-, einbauen

1

Blende

2

Schraube

E1/3

Scheinwerfer Tagfahrlicht links

E2/3

Scheinwerfer Tagfahrlicht rechts

P82.10-6948-04

Aus-, Einbauen

1

Blende (1) mit Montagekeil von Fahrzeugmitte (Pfeil) nach außen ausklipsen

Ausbau: Blende (1) vorsichtig ausklipsen.
Stoßfänger kann beschädigt werden.

Montagekeil

*110589035900

2

Schrauben (2) herausdrehen

3

Scheinwerfer Tagfahrlicht links (E1/3) bzw. Scheinwerfer Tagfahrlicht rechts (E2/3) ausbauen und elektrische Steckverbindung trennen

4

Einbau in umgekehrter Reihenfolge

Scheinwerfer für Tagfahrlicht aus-, einbauen

110 589 03 59 00

Montagekeil
