Streuscheibe der Leuchteinheit aus-, einbauen

AR82.10-P-1820A

Streuscheibe der Leuchteinheit aus-, einbauen

19.11.2019

Typ

129

außer Code 491 (USA-Ausführung)

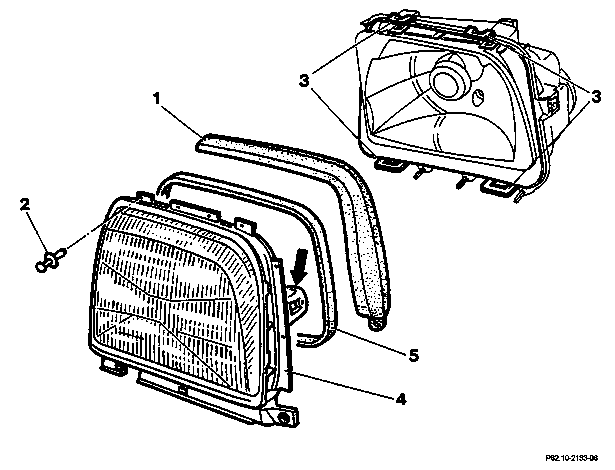

2

Spreizniet

3

Haltelaschen

4

Streuscheibe

5

Dichtung

 

Aus-, Einbauen

 Gefahr

Lebensgefahr beim Arbeiten an Bauteilen und Systemen mit U >= 30 V Wechselspannung (AC) bzw. U >= 60 V Gleichspannung (DC)

Beschädigte bzw. defekte spannungsführende Bauteile und Leitungen sowie nicht isolierte elektrische Verbindungen und Leitungen nicht berühren.

AS00.00-Z-0035-01A

 Gefahr

Explosionsgefahr/Brandgefahr durch leicht entzündliche Stoffe im Bereich von beschädigten Xenon-Lampen. Verletzungsgefahr durch UV-Licht, heiße Bauteile an Xenon-Scheinwerfern und Glassplitter beim Bersten von Xenon-Lampen. Vergiftungsgefahr durch Einatmen von Quecksilberdämpfen und beim Verschlucken/Hautkontakt von giftigen Salzen und Quecksilberverbindungen.

Hochspannungsführende Teile nicht berühren. Personen, die Träger elektronischer Implantate (z. B. Herzschrittmacher) sind, dürfen an Xenon-Scheinwerfern keine Arbeiten durchführen. Komplette Beleuchtungsanlage ausschalten. Isolierende Sicherheitsschuhe, Schutzbrille und Schutzhandschuhe tragen. Leicht entzündliche Stoffe aus dem Gefahrenbereich entfernen. Für ausreichende Belüftung des Arbeitsbereiches sorgen.

AS82.10-Z-0001-01A

1

Zündung ausschalten

2

Leuchteinheit ausbauen

Außer Code 612 (Leuchteinheit Xenon-Scheinwerfer)

AR82.10-P-4730A

Mit Code 612 (Leuchteinheit Xenon-Scheinwerfer)

AR82.10-P-4730B

3

Dichtlippe (1) abbauen

 Dazu die Dichtlippe hochziehen und die Spreiznieten (2) ausbauen.

4

Haltelaschen (3) ausclipsen

 Einbau: Die Haltelaschen müssen hörbar einrasten.

5

Streuscheibe (4) abnehmen

 Einbau: Auf richtigen Sitz der Führungen (Pfeil) achten. Dichtung (5) auf Beschädigungen prüfen, ggf. erneuern.

6

Einbau in umgekehrter Reihenfolge
