AR82.10-P-1201A | Glühlampen Leuchteinheit aus-, einbauen | 8.6.98 |
TYP 129
ausser CODE (491) USA-Ausführung
ausser CODE (612b) Leuchteinheit Xenon-Scheinwerfer

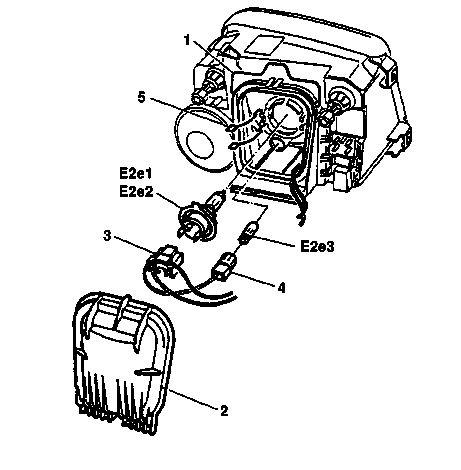

P82.10-2129-12
1 Verschlußbügel
2 Gehäusedeckel
3 Elektrischer Anschluß Abblendlicht/Fernlicht
4 Fassung Standlicht
5 Befestigungsklammer Abblendlicht/Fernlicht
E1e1 Glühlampe Fernlicht rechts
E1e2 Glühlampe Abblendlicht rechts
E1e3 Glühlampe Standlicht rechts
| Aus-, Einbauen | ||
1 | Motorhaube öffnen, senkrecht stellen | Siehe Betriebsanleitung Typ 129. | |
2 | Scheibenwaschwasserbehälter ausbauen | Nur bei der rechten Leuchteinheit erforderlich. | |
3 | Verschlußbügel (1) aufklappen | ||
4 | Gehäusedeckel (2) abnehmen | Dichtung auf Beschädigung und Verschleiß überprüfen, ggf erneuern. | |
5 | Elektrischen Anschluß (3) der jeweiligen Glühlampe abziehen | ||
6 | Befestigungsklammer der jeweiligen Glühlampe öffnen | ||
7 | Glühlampe herausnehmen | Die Glühlampen nicht mit bloßen Fingern am Glaskolben anfassen, sondern ein fettfreies, weiches Tuch verwenden. | |
8 | Einbau in umgekehrter Reihenfolge | ||
9 | Funktionskontrolle durchführen |
