Wasserablaufrinne am Schiebehebedach aus-, einbauen

AR77.20-P-1999TX

Wasserablaufrinne am Schiebehebedach aus-, einbauen

12.8.04

 

Aus-, Einbauen

 Gefahr!

Verletzungsgefahr durch Klemmen oder Quetschen der Finger beim Aus-, Einbauen und Einstellarbeiten an Hauben, Türen, Deckeln und Schiebedach

Beim Bewegen von Bauteilen dürfen sich keine Körperteile oder Gliedmaßen im Bewegungsbereich befinden.

AS00.00-Z-0011-01A

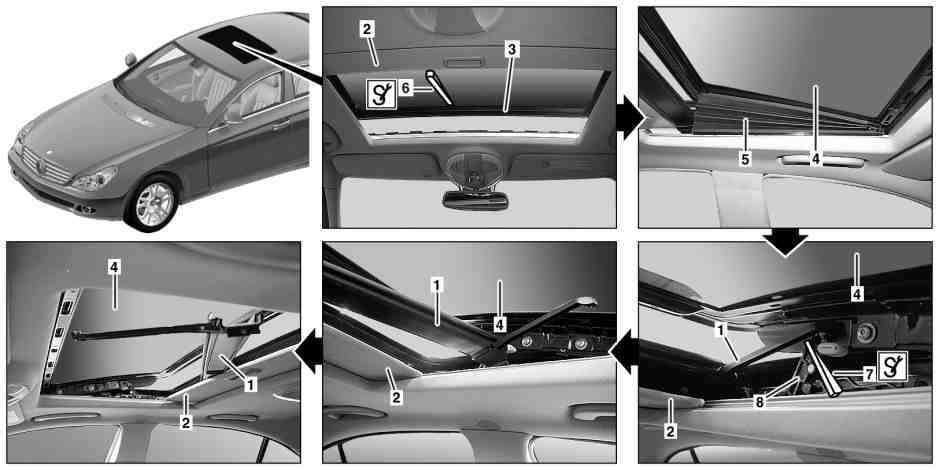

1

Schiebehimmel (2) komplett öffnen

2

Schiebehebedachdeckel (4) ca. 20 cm öffnen

3

Blende (3) in der Mitte und seitlich mit Montagekeil (6) ausklipsen, Blende (3) aus den Faltengummis (5) herausführen



*110589035900

 Einbau: Blende (3) mittig positionieren und einklipsen. Rasthaken der Blende (3) müssen in beiden Faltengummis (5) einrasten.

4

Schiebehebedachdeckel (4) vollständig schließen und Schiebehebedachdeckel (4) in Hubstellung bringen

5

Faltengummis (5) links und rechts am Schiebehebedachdeckel (4) ausbauen

 Faltengummis (5) vorsichtig oben und unten abziehen, da sie sonst beschädigt werden.

 Einbaulage der Faltengummis (5) beachten.

6

Wasserablaufrinne (1) mit Langkeil (7) aus den linken und rechten Haltern an den Hubwinkeln (8) ausklipsen



*115589035900

7

Wasserablaufrinne (1) an der Beifahrerseite zwischen Schiebehimmel (2) und Dachbeplankung hineinschieben, an der Fahrerseite herausziehen und abnehmen

8

Einbau in umgekehrter Reihenfolge

9

Einlernlauf für Einklemmschutz des Schiebehebedachs durchführen



STAR DIAGNOSIS anschließen, Fehlerspeicher auslesen

AD00.00-P-2000-04A

Diagnose-System STAR DIAGNOSIS

*WH58.30-Z-1048-13A

Nummer

Bezeichnung

WH58.30-Z-1048-13A

Diagnose-System STAR DIAGNOSIS Compact PKW

6511 1801 00
