Schiebetür zerlegen, zusammenbauen

Typ ar · Thema 72.16 · Version 0103 · 2003-09-12

Gültig für: TYP WD1, WD2, WD3, WD6, WD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7 TYP 903.66 /67, 904.66 mit CODE (ZU7) Länderausführung Kanada TYP 903.66 /67, 904.66 mit CODE (ZU8) Länderausführung USA TYP 903.66 /67, 904.66 mit CODE (ZU9) Länderausführung Mexiko'

Einordnung

Funktionsgruppe 3 Aufbau › 72 Türen › 72.16 Schiebetüren — Baureihe 903 (Baumuster 66*, 67*) · Baureihe 904 (Baumuster 66*)

EinPAS 35 Karosserie/Rahmen/Anbauteile › 35.35 Tür › 35.35.44 Schiebetür — Baureihe 903 (Baumuster 66*, 67*) · Baureihe 904 (Baumuster 66*)

AR72.16-D-2210NA

Schiebetür zerlegen, zusammenbauen

24.7.01

TYP WD1, WD2, WD3, WD6, WD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7

TYP 903.66 /67, 904.66 mit CODE (ZU7) Länderausführung Kanada

TYP 903.66 /67, 904.66 mit CODE (ZU8) Länderausführung USA

TYP 903.66 /67, 904.66 mit CODE (ZU9) Länderausführung Mexiko

Schiebetür zerlegen, zusammenbauen

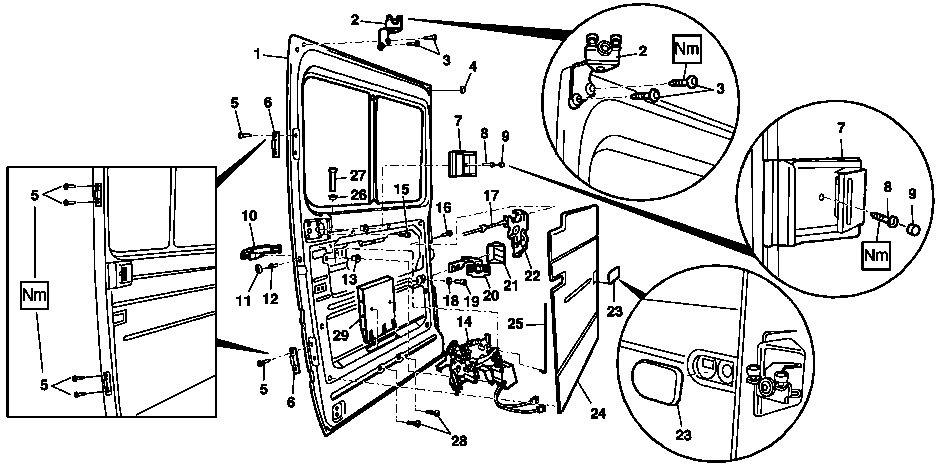

D72.16-1147-09

1 Schiebetür

2 Laufwagen, oben

3 Torxschraube

4 Verschlussstopfen

5 Torxschraube

6 Schließkeil

7 Innenbetätigung

8 Kreuzschlitzschrauben

9 Verschlussstopfen

10 Türgriff

21 Abdeckgummi

22 Türschloss

23 Abdeckung

24 Türverkleidung

25 Verbindundsstange

26 Tülle

27 Verriegelungsknopf

28 Schraube

29 Crashverstärkung

11 Abdeckkappe

12 Torxschraube

13 Spreizmutter

14 Türinnenschloss

15 Torxschraube

16 Torxschraube

17 Entriegelungszug

18 Scheibe

19 Innensechskantschraube

20 Laufwagen, mitte

Zerlegen, Zusammenbauen

1

Schiebetür ausbauen

AR72.16-D-1260B

2

Innenbetätigung (7) abbauen

*BA72.16-N-1002-01A

3

Abdeckung (23) abbauen

4

Türverkleidung (24) abbauen

Die Verkleidung im Bereich der Spreizniete abheben.

5

Knopf (27) an der Verriegelungsstange abschrauben

6

Verriegelungsstange (25) am Türschloss aushängen und herausnehmen

7

Türschloss (22) ausbauen

AR72.16-D-4035A

8

Türinnenschloss (14) ausbauen

AR72.16-D-4036NA

9

Türgriff (10) ausbauen

AR72.16-D-2220A

10

Mittleren Laufwagen (20) ausbauen

AR72.16-D-2230A

11

Führungskeile (6) ausbauen

*000589011000

*BA72.16-N-1003-01A

12

Oberen Laufwagen (2) ausbauen

Einbau: Laufwagen auf Verschleiß prüfen, ggf. erneuern und fetten.

*000589011000

*BA72.16-N-1005-01A

13

Schrauben (28) herausdrehen und Crashverstärkung (29) herausnehmen

*BA72.16-N-1015-01A

14

Zusammenbau in umgekehrter Reihenfolge

Bei Erneuerung der Schiebetür müssen die Bohrungen für Crash-Verstärkung und bei Typ WD1/ WD2/ WD3/ WD6/ WD7 mit Code FY6, Zentralverriegelung mit Funkfernbedienung, das Loch für die Türinnenverriegelung vor dem Zusammenbau angebracht werden.

Siehe:

Zusatzarbeiten bei Erneuerung der Schiebetür

AR72.16-D-2210-01A

Schiebetüren

Nummer

Benennung

Typ
WD1/WD2/
WD3/WD6/
WD7/YD1/
YD2/YD3/
YD4/YD5/
YD6/YD7

Typ
690.6, 901, 902, 903, 904

BA72.16-N-1002-01A

Schraube Innenbetätigung an Schiebetür

Nm

10

10

BA72.16-N-1003-01A

Schraube Führungskeil an Schiebetür

Nm

10

10

BA72.16-N-1005-01A

Schraube oberer Laufwagen an Schiebetür

Nm

25

25

BA72.16-N-1015-01A

Schraube Crash-Verstärkung an Schiebetür

Nm

21

–

Schiebetür zerlegen, zusammenbauen

000 589 01 10 00

Torx-Bit-Satz
