C-Säulenverkleidung Mitte aus-, einbauen

AR68.30-S-4493P

C-Säulenverkleidung Mitte aus-, einbauen

29.05.2017

Typ

470, 471

Dargestellt an der rechten Fahrzeugseite

1

Mittlere C-Säulenverkleidung

2

Abdichtrahmen

3

Obere Rückwandverkleidung

4

Halteklipp

7

Obere C-Säulenverkleidung

8

Untere C-Säulenverkleidung

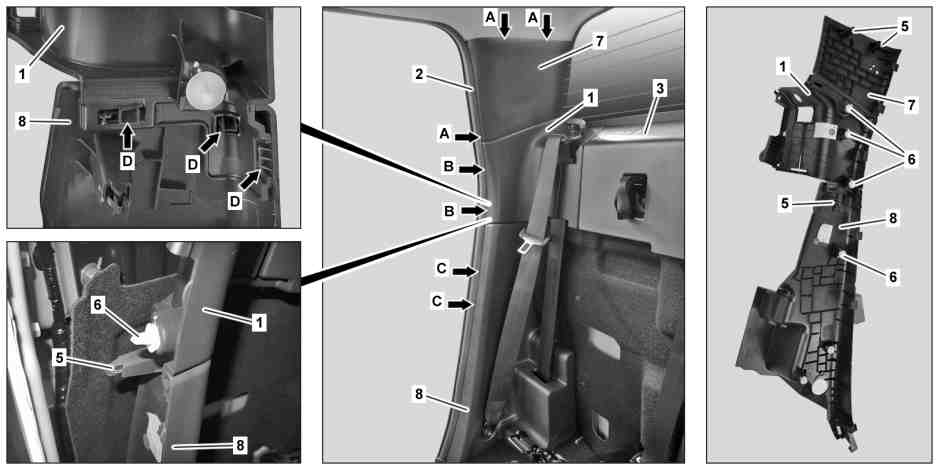

Dargestellt an der rechten Fahrzeugseite

1

Mittlere C-Säulenverkleidung

5

Klammer

8

Untere C-Säulenverkleidung

2

Abdichtrahmen

6

Halteklipps

3

Obere Rückwandverkleidung

7

Obere C-Säulenverkleidung

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Fondsitzbank ausbauen

AR91.12-S-4025P

2

Gurtumlenkbeschlag des linken bzw. rechten Sicherheitsgurts im Fond abbauen und Gurtband aus mittlerer C-Säulenverkleidung (1) herausführen

AR91.40-S-0682P

 Einbau:
Gurtband nicht einklemmen oder verdreht einbauen.
Anderenfalls kommt es zu Funktionsstörungen des Sicherheitsgurtes.

3

Den Abdichtrahmen (2) an der C-Säule am Karosseriefalz abziehen

4

Obere Rückwandverkleidung (3) an mittlerer C-Säulenverkleidung (1) lösen, bis Halteklipp (4) zugängig ist

AR68.30-S-4751P

5

Halteklipp (4) ausbauen

 Ausklipser

*452589016300

6

Klammern (5) und Halteklipp (6) der oberen C-Säulenverkleidung (7) an C-Säule ausklippen (Pfeile A)

 Langkeil

*115589035900

7

Halteklipps (6) der mittleren C-Säulenverkleidung (1) ausklippen (Pfeile B)

 Langkeil

*115589035900

8

Halteklipp (6) und Klammer (5) der unteren C-Säulenverkleidung (8) an C-Säule ausklippen (Pfeile C)

 Langkeil

*115589035900

9

Mittlere C-Säulenverkleidung (1) aus unterer C-Säulenverkleidung (8) ausklippen (Pfeile D) und abnehmen

 Ausklipser

*452589016300

10

Obere C-Säulenverkleidung (7) aus mittlerer C-Säulenverkleidung (1) ausklippen

Beim Erneuern der mittleren C-Säulenverkleidung (1).

AR68.30-S-4492P

11

Halteklipps (6) und Klammern (5) auf Beschädigung und richtigen Sitz prüfen

Sind ein Halteklipp (6) bzw. eine Klammer (5) beschädigt.



Halteklipp (6) bzw. Klammer (5) erneuern.

Sitzen ein Halteklipp (6) bzw. eine Klammer (5) nicht richtig in den Aufnahmen an der oberen C-Säulenverkleidung (7), der mittleren C-Säulenverkleidung (1) oder der unteren C-Säulenverkleidung (8).



Halteklipp (6) bzw. Klammer (5) richtig positionieren.

12

Einbau in umgekehrter Reihenfolge
