ar6830s4480jc

Verkleidung Dachrahmen seitlich aus-, einbauen

Typ ar · Thema 68.30 · Version 0100 · 2007-02-02

Gültig für: TYP 906.633 mit CODE (ZO1) Motorcaravan James Cook Compact mit CODE (ZO2) Motorcaravan James Cook Classic

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 906 (Baumuster 633)

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.32 Dachverkleidung — Baureihe 906 (Baumuster 633)

AR68.30-S-4480JC

Verkleidung Dachrahmen seitlich aus-, einbauen

2.2.07

TYP 906.633
mit CODE (ZO1) Motorcaravan James Cook Compact
mit CODE (ZO2) Motorcaravan James Cook Classic

Verkleidung Dachrahmen seitlich aus-, einbauen

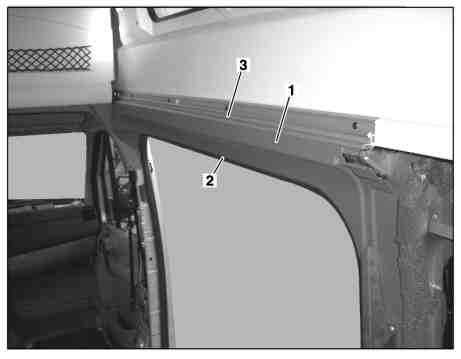

S68.30-4585-11

Dargestellt an Typ 906.633 mit Code ZO2 Motorcaravan James Cook Classic

1 Verkleidung

2 Türabdichtrahmen

3 Führungsschiene Dachbett

Aus-, Einbauen

1

Vordere Verkleidung über Küchenblock ausbauen

AR86.60-S-0090JC

2

Verkleidung (1) ausbauen

Einbau: Auf richtigen Sitz der Verkleidung (1) in Türabdichtrahmen (2) und Führungsschiene Dachbett (3) achten.

Langkeil

*115589035900

3

Einbau in umgekehrter Reihenfolge

Verkleidung Dachrahmen seitlich aus-, einbauen

Langkeil

115 589 03 59 00

Referenzierte Dokumente
