ar6830p4800rgr

Verkleidung seitlich im Kofferraum aus-, einbauen

Typ ar · Thema 68.30 · Version 0100 · 2017-01-10

Gültig für: Typ 190.4

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 190 (Baumuster 4**)

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.34 Kofferraumverkleidung — Baureihe 190 (Baumuster 4**)

AR68.30-P-4800RGR

Verkleidung seitlich im Kofferraum aus-, einbauen

10.01.2017

Typ

190.4

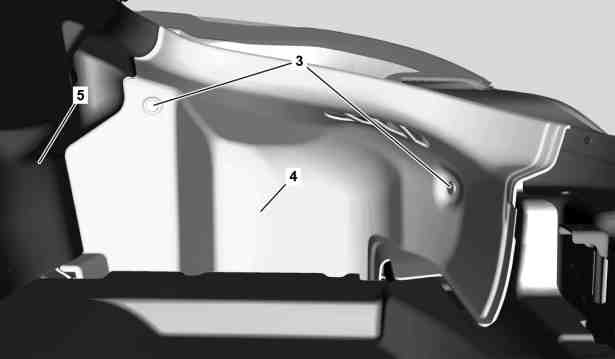

Verkleidung seitlich im Kofferraum aus-, einbauen

3

Halteklipps

4

Kofferraumverkleidung rechts

5

Kofferraumverkleidung vorn

P68.30-3964-05

Gefahr!

Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen

Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen.
Reparaturbleche entgraten.

AS00.00-Z-0017-01A

Aus-, Einbauen

1

Kantenschutz im Arbeitsbereich entfernen

2

Verkleidung Kofferraumboden ausbauen

AR68.30-P-4820RGR

3

Halteklipps (3) ausklippen

Ausklipser

*452589016300

4

Laderaumverkleidung rechts (4) herausnehmen

Einbau: Darauf achten, dass die Laderaumverkleidung rechts (4) richtig hinter der Laderaumverkleidung vorn (5) positioniert ist.

5

Einbau in umgekehrter Reihenfolge

Verkleidung seitlich im Kofferraum aus-, einbauen

452 589 01 63 00

Ausklipser

Referenzierte Dokumente
