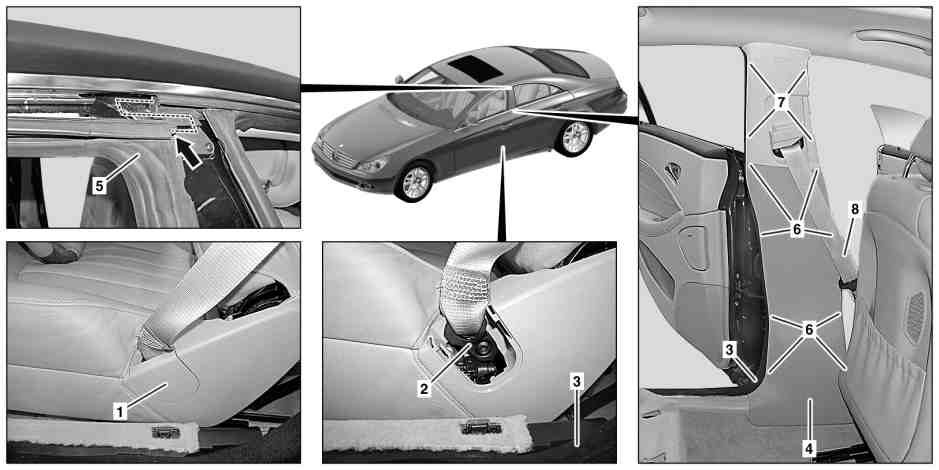

P68.30-3034-09
1 Blende
2 Gurtendbeschlag
3 Kantenschutz
7 Halteklammern
8 Sicherheitsgurt
4 Verkleidung B-Säule
5 Fensterdichtung hinten
6 Halteklammern
P68.30-3035-12
4 Verkleidung B-Säule
7 Halteklammern
9 Bolzenaufnahme
10 Bolzen
11 Führungen
| Ausbauen | ||
1 | Sitz nach vorn stellen und Sitzfläche hinten hochstellen | ||
2 | Blende (1) am Vordersitz ausklipsen | ||
3 | Gurtendbeschlag (2) am Vordersitz abbauen | ||
4 | Verkleidung an der B-Säule außen abbauen | ||
5 | Einstiegsverkleidung vorne und hinten abbauen | ||
6 | Kantenschutz (3) vorne und hinten im Bereich der Verkleidung B-Säule (4) abziehen | ||
7 | Fensterdichtung hinten (5) im Bereich der Verkleidung B-Säule (4) lösen | ||
8 | Verkleidung B-Säule (4) von den Halteklammern (6) in Richtung Innnenraum mit Montagekeil abdrücken | | |
9 | Halteklammern (7) der Verkleidung B-Säule (4) mit geeignetem Schraubendreher von der B-Säule abbauen | Auf Lackbeschädigung der B-Säule achten. | |
10 | Sicherheitsgurt (8) durch die Verkleidung B-Säule (4) hindurchführen | ||
11 | Verkleidung B-Säule (4) abnehmen | ||
| Einbauen | ||
12 | Halteklammern (6) an der B-Säule einsetzen | ||
13 | Halteklammern (7) an der Verkleidung B-Säule (4) einsetzen | ||
14 | Sicherheitsgurt (8) durch die Verkleidung B-Säule (4) hindurchführen | ||
15 | Führungen (11) der Verkleidung B-Säule (4) unter der Dachverkleidung einführen | ||
16 | Verkleidung B-Säule (4) in die Halteklammern (6) der B-Säule einklipsen | Die Bolzenaufnahme (9) muss in den Bolzen (10) eingesetzt werden. | |
17 | Funktion der Gurthöhenverstellung an der B-Säule prüfen | Die Gurthöhenverstellung muss sich verstellen und arretieren lassen. | |
18 | Halteklammern (7) der Verkleidung B-Säule (4) in die B-Säule einklipsen | Auf richtigen Sitz der Halteklammern (7) achten. | |
19 | Fensterdichtung hinten (5) im Bereich der Führung (Pfeil) mit Gleitflüssigkeit benetzen und mit Montagekeil positionieren | Der Montagekeil darf keine scharfen Kanten aufweisen. | |
| |||
20 | Kantenschutz (3) vorne und hinten an der B-Säule aufstecken | ||
21 | Einstiegsverkleidung vorn und hinten einbauen | ||
22 | Gurtendbeschlag (2) am Vordersitz anbauen | | |
23 | Blende (1) am Vordersitz einbauen | ||
24 | Verkleidung an der B-Säule außen anbauen |
Sicherheitsgurte/Gurtstraffer
Montagekeil
110 589 03 59 00
Reparaturmittel
Nummer | Bezeichnung | Bestell-Nummer |
BR00.45-Z-1010-06A | Gleitmittel Gummi-Montage 1 l | A 000 989 03 67 |
Referenzierte Dokumente
- ar6830p4100tx Einstiegsleiste aus-, einbauen
- ar8880p8550tx Verkleidung an der B-Säule außen aus-, einbauen
