Verkleidung an der B-Säule aus-, einbauen

AR68.30-P-4700SR

Verkleidung an der B-Säule aus-, einbauen

04.08.2014

TYP

453.0

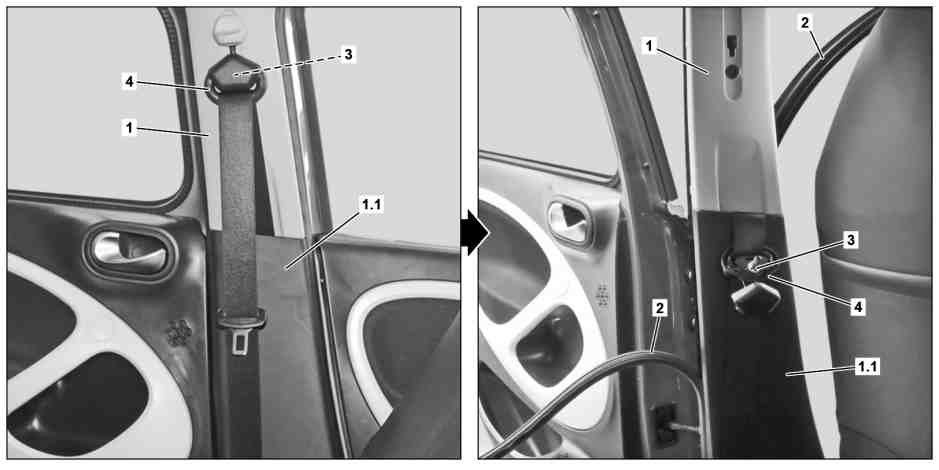

1

Verkleidung B-Säule oben

3

Schraube

1.1

Verkleidung B-Säule unten

4

Gurtumlenkbeschlag

2

Kantenschutz

 

Aus-, Einbauen

1

Kantenschutz (2) im Bereich der Verkleidung B-Säule oben (1) und der Verkleidung B-Säule unten (1.1) lösen

2

Abdeckkappe am Gurtumlenkbeschlag (4) öffnen, Schraube (3) herausschrauben und Gurtumlenkbeschlag (4) abnehmen

 Schraube Gurtumlenker an Gurthöheneinstellvorrichtung

*BA91.40-P-1003-01SR

3

Verkleidung B-Säule oben (1) und Verkleidung B-Säule unten (1.1) zusammen aus der B-Säule ausklippsen

 Ausklipser

*452589016300

4

Verkleidung B-Säule oben (1) von der Verkleidung B-Säule unten (1.1) ausklippsen und Verkleidung B-Säule oben (1) und Verkleidung B-Säule unten (1.1) abnehmen

 Ausklipser

*452589016300

5

Einbau in umgekehrter Reihenfolge

 Sicherheitsgurte/Gurtstraffer

Nummer

Benennung

TYP 453.0

BA91.40-P-1003-01SR

Schraube Gurtumlenker an Gurthöheneinstellvorrichtung

Nm

21
