Abdeckung Kofferraum aus-, einbauen

19.9.05

TYP 450.418

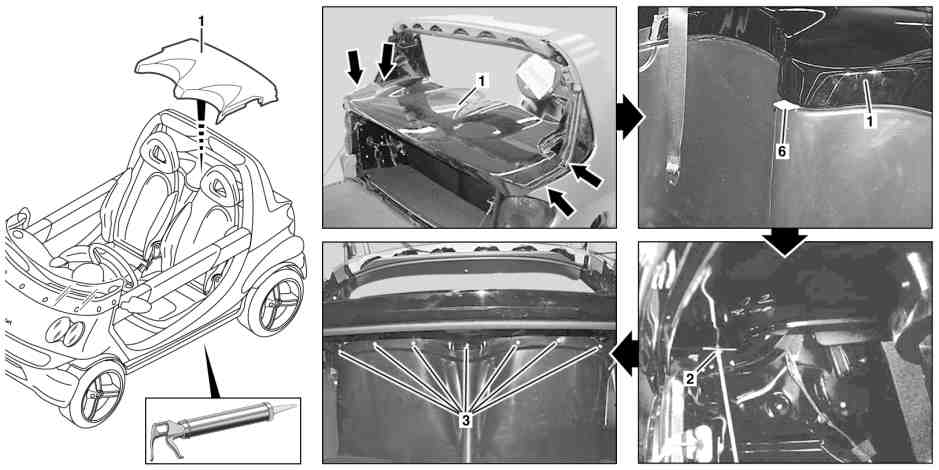

P68.30-2879-09

1 Abdeckung Kofferraum

2 Schraube

3 Schrauben

A Schnittlinie

B Schnittlinie

4 Teppichmesser

5 Antennenkabel

P68.30-2878-09

1 Abdeckung Kofferraum

2 Schraube

6 Distanzstück

3 Schrauben

	Ausbauen
1	Schließplatte für Türbalken ausbauen		AR72.10-P-2505CR
2	Sitzkonsole ausbauen		AR91.10-P-3000SM
3	Kopfaufprallpad ausbauen		AR68.00-P-0500CR
4	Spoiler am Überrollbügel ausbauen		AR88.00-P-1260CR
5	Verkleidung Gurteintritt ausbauen		AR68.30-P-4650CR
6	Silikonfuge an der Abdeckung Kofferraum (1) entlang der markierten Schnittlinien (A, B) mit einem Teppichmesser V-förmig ausschneiden und Fugenmaterial entfernen	 Beschädigungsgefahr der Anbauteile. Beim Ausschneiden auf sichtbare Kanten achten, gegebenenfalls einen Teil der Silikonfuge am Anbauteil belassen und diesen später entfernen. Schnitttiefe darf nur im Bereich der Silikonfuge liegen.
7	Antennenkabel (5) aus der Abdeckung Kofferraum (1) ausclipsen	 Darstellung bei ausgebauter Abdeckung Kofferraum (1).
8	Schraube (2) beidseitig herausdrehen
9	Schrauben (3) herausdrehen
10	Abdeckung Kofferraum (1) nach hinten oben abnehmen	 Abdeckung Kofferraum (1) vorsichtig herausnehmen, da sie sonst brechen kann.
		 Fugenreste, an denen die Abdeckung Kofferraum (1) hängt, vorsichtig entfernen.
	Einbauen
11	Abdeckung Kofferraum (1) einsetzen und positionieren	 Auf korrekte Spaltmaße achten, gegebenenfalls geeignetes Distanzstück (6) einsetzen.
12	Schraube (2) beidseitig hineindrehen	 Schraube (2) handfest eindrehen.
13	Schrauben (3) hineindrehen	 Schrauben (3) handfest eindrehen.
14	Verkleidung Gurteintritt einbauen		AR68.30-P-4650CR
15	Spoiler am Überrollbügel einbauen		AR88.00-P-1260CR
16	Kopfaufprallpad einbauen		AR68.00-P-0500CR
17	Anbauteile verfugen	 Wahlweise können die beiden nachfolgend aufgeführten Verarbeitungspistolen verwendet werden.
		 Druckfix Druckluft-Verarbeitungspistole für Beuteldichtstoffe	*WH58.30-Z-1006-10A
		 Pressfix Handdruck-Verarbeitungspistole für Beuteldichtstoffe	*WH58.30-Z-1034-14A
	Allgemeine Hinweise zum Verfugen von Anbauteilen	Typ 450.418	AH88.00-P-1000-02CR
18	Sitzkonsole einbauen		AR91.10-P-3000SM
19	Schließplatte für Türbalken einbauen		AR72.10-P-2505CR

Handelsübliche Werkzeuge

Nummer	Bezeichnung
WH58.30-Z-1006-10A	Druckluft-Verarbeitungspistole für Beuteldichtstoffe
WH58.30-Z-1034-14A	Handdruck-Verarbeitungspistole für Beuteldichtstoffe
