D-Säulenverkleidung aus-, einbauen

Typ ar · Thema 68.30 · Version 0100 · 2019-07-10

Gültig für: Typ 167.9 mit Code M036 (Maybach Ausführung)

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 167 (Baumuster 9**)

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.30 Verkleidung Fahrzeuginnenraum/Fahrgastraum — Baureihe 167 (Baumuster 9**)

AR68.30-P-4497MEM

D-Säulenverkleidung aus-, einbauen

10.07.2019

Typ

167.9

mit Code M036 (Maybach Ausführung)

D-Säulenverkleidung aus-, einbauen

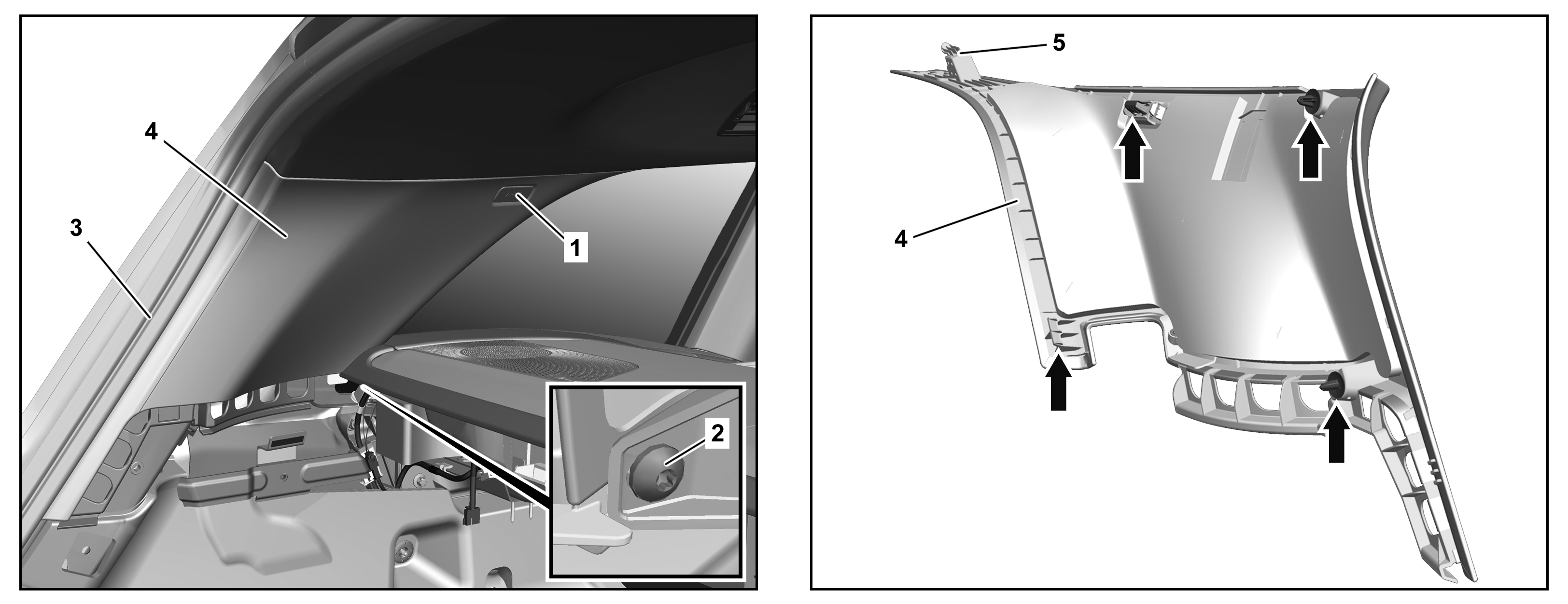

P68.30-A036-08

Dargestellt an der linken Fahrzeugseite

1

Abdeckung

4

D-Säulenverkleidung

2

Schraube

5

Haken

3

Kantenschutz

Warnung

Verletzungsgefahr durch Klemmen oder Quetschen der Finger beim Aus-, Einbauen und Einstellarbeiten an Hauben, Türen, Deckeln und Schiebedach

Beim Bewegen von Bauteilen dürfen sich keine Körperteile oder Gliedmaßen im Bewegungsbereich befinden.

AS00.00-Z-0011-01A

Hinweise zu HANDS-FREE ACCESS

AH80.61-P-0001-01A

Aus-, Einbauen

1

Hutablage ausbauen.

AR68.30-P-4581MEX

2

Abdeckung (1) ausbauen.

3

Schraube (2) herausdrehen.

4

Kantenschutz (3) im Bereich der D-Säulenverkleidung (4) lösen.

5

D-Säulenverkleidung (4) ausklippen (Pfeile) und nach hinten ausfahren.

Einbau: Auf richtigen Sitz des Hakens (5) oben in der Seitenwand achten.

Langkeil

*115589035900

6

Einbau in umgekehrter Reihenfolge.

D-Säulenverkleidung aus-, einbauen

115 589 03 59 00

Langkeil
