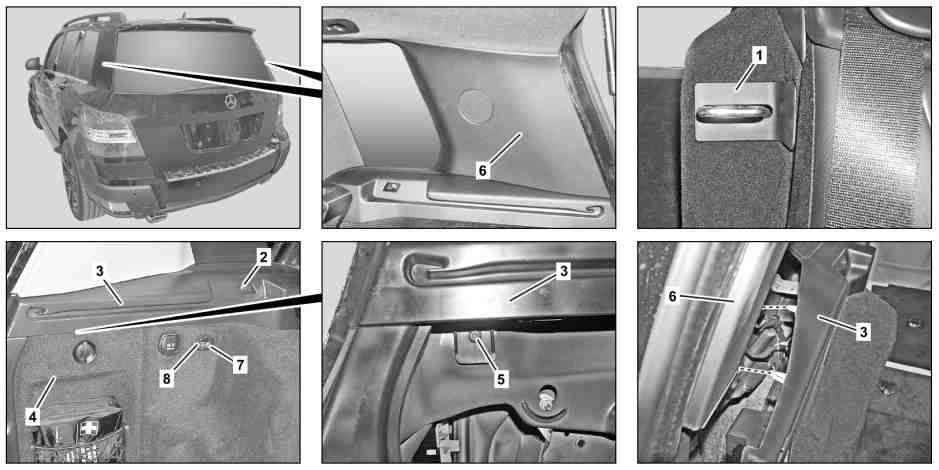

P68.30-3378-09
1 Abdeckung
2 Schraube
3 Innenverkleidung Laderaum seitlich
7 Schraube
8 Gepäckraumöse
4 Ablagefach
5 Schraube
6 Verkleidung D-Säule
P68.30-3379-04
6 Verkleidung D-Säule
9 Elektrische Steckverbindung
H4/54 Surround-Lautsprecher hinten links (bei Code (810) Sound-System)
H4/57 Surround-Lautsprecher hinten rechts (bei Code (810) Sound-System)
| Aus-, Einbauen | ||
1 | Verkleidung an der C-Säule ausbauen | ||
2 | Abdeckung (1) des Schließhakens ausklipsen und abnehmen | ||
3 | Schraube unter der Abdeckung (1) an der Innenverkleidung Laderaum seitlich (3) herausschrauben | ||
4 | Gepäckraumabdeckung aushängen, links und rechts entriegeln und herausnehmen | Nur bei Fahrzeugen mit Code (723) Gepäckraumabdeckung | |
5 | Ablagefach (4) entriegeln und aus dem Fahrzeug herausnehmen | ||
6 | Schraube (2) an der Innenverkleidung Laderaum seitlich (3) herausschrauben | ||
7 | Schraube (5) an der Innenverkleidung Laderaum seitlich (3) herausschrauben | ||
8 | Schraube (7) herausschrauben und Gepäckraumöse (8) abnehmen | Nur bei Ausbau der linken Verkleidung D-Säule (6). | |
9 | Innenverkleidung Laderaum seitlich (3) aus der Verkleidung D-Säule (6) ausklipsen | | |
10 | Verkleidung D-Säule (6) ausklipsen und so weit abnehmen, bis die elektrische Steckverbindung (9) zugänglich ist | Nur bei Code (810) Sound-System | |
| |||
11 | Elektrische Steckverbindungen (9) trennen | Nur bei Code (810) Sound-System | |
12 | Verkleidung D-Säule (6) abnehmen | ||
13 | Einbau in umgekehrter Reihenfolge |
Montagekeil
110 589 03 59 00
Referenzierte Dokumente
- ar6830p4490cy Verkleidung an der C-Säule aus-, einbauen
