Verkleidung an der C-Säule aus-, einbauen

Typ ar · Thema 68.30 · Version 0102 · 2020-03-03

Gültig für: Typ 190.3

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 190 (Baumuster 3**)

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.30 Verkleidung Fahrzeuginnenraum/Fahrgastraum — Baureihe 190 (Baumuster 3**)

AR68.30-P-4490RG

Verkleidung an der C-Säule aus-, einbauen

03.03.2020

Typ

190.3

Verkleidung an der C-Säule aus-, einbauen

1

C-Säulenverkleidung links

2

C-Säulenverkleidung rechts

3

Schraube

4

Halteklipps

5

Halteklipp

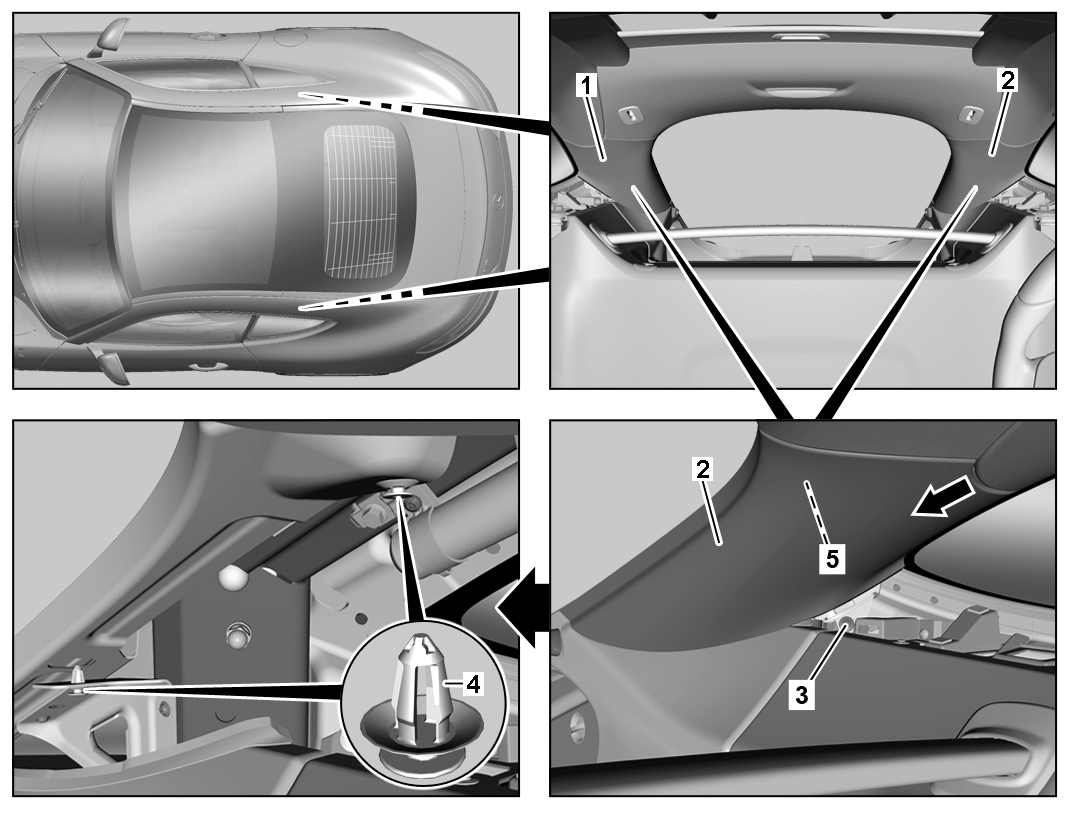

P68.30-A059-06

Vorsicht

Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen

Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen.
Reparaturbleche entgraten.

AS00.00-Z-0017-01A

Aus-, Einbauen

1

Seitenverkleidung im Fond ausbauen.

AR68.30-P-4780RG

2

Schraube (3) herausdrehen.

3

C-Säulenverkleidung (1 bzw. 2) an den Halteklipps (4 und 5) abklippen.

4

C-Säulenverkleidung (1 bzw. 2) nach hinten ausfädeln (Pfeil) und ausbauen.

5

Einbau in umgekehrter Reihenfolge.
