Verkleidung an der C-Säule aus-, einbauen

AR68.30-P-4490C

Verkleidung an der C-Säule aus-, einbauen

28.11.2018

Typ

461.239/332/333/334/336/338

Dargestellt an C-Säule links

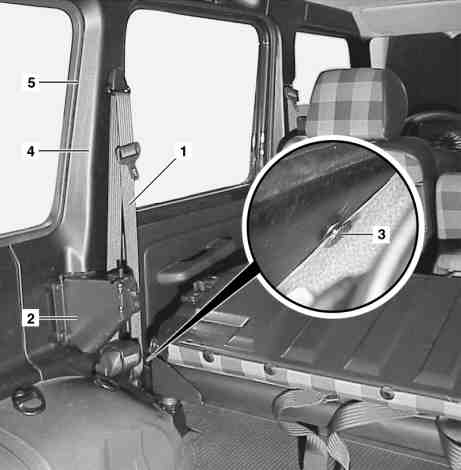

1

Sicherheitsgurt

2

Fondsitzbankverriegelung

3

Halteklipp

4

C-Säulenverkleidung

5

Dichtung

 Vorsicht

Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen

Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen.
Reparaturbleche entgraten.

AS00.00-Z-0017-01A

 

Aus-, Einbauen

1.1

Fondsitzbank nach vorn klappen.

Typ 461.239/332/333/334/336/338
außer Code S57 (Einzelsitz hinten rechts klappbar)
außer Code S58 (Einzelsitz hinten links klappbar)

1.2

Linken bzw. rechten Fondsitz nach vorn klappen.

Typ 461.239/332/333/334/336/338
mit Code S57 (Einzelsitz hinten rechts klappbar)
mit Code S58 (Einzelsitz hinten links klappbar)

2

Sicherheitsgurt (1) im Fond ausbauen.

AR91.40-P-0681G

3

Fondsitzbankverriegelung (2) ausbauen.

 Einbau: Auf unterschiedliche Schraubenlängen achten.

4

Halteklipp (3) ausbauen.

5

C-Säulenverkleidung (4) vorsichtig mit Montagekeil ausbauen.

 Einbau: Darauf achten, dass die Dichtung (5) korrekt über der C­Säulenverkleidung (4) sitzt.

 Montagekeil

*110589035900

6

Halteklipps der C-Säulenverkleidung (4) auf Beschädigungen prüfen.

Wenn Beschädigungen vorhanden sind,



entsprechende Halteklipps erneuern.

7

Einbau in umgekehrter Reihenfolge.
