Dachverkleidung zum Einbau vorbereiten · ar6830p4305m · Mercedes-Benz WIS

AR68.30-P-4305M

Dachverkleidung zum Einbau vorbereiten

23.1.03

TYP 220.0 /1

P68.30-2786-06

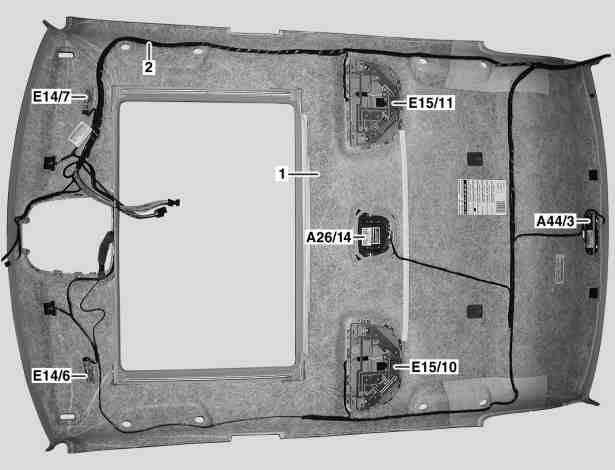

Dargestellt am Typ 220.1 mit Code (414a) Schiebehebedach elektrisch in Glasausführung und Code (220a) Parktronic-System und Code (882b) Innenraumabsicherung (nur bei EDW)

1 Dachverkleidung

2 Leitungssatz

A26/14 Sende- und Empfangseinheit Innenraumschutz (bei Code (882b) Innenraumabsicherung (nur bei EDW)9

A44/3 Warnanzeige PTS, Deckenleuchte hinten (bei Code (220a) Parktronic-System)

E14/6 Beleuchtung Kosmetikspiegel vorn links

E14/7 Beleuchtung Kosmetikspiegel vorn rechts

E15/10 Deckenleuchte Fond links

E15/11 Deckenleuchte Fond rechts

	Vorbereiten
1.1	Dachverkleidung (1) zum Einbau der Warnanzeige Parktronic-System im Fond (A44/3) vorbereiten	Bei Fahrzeugen mit Code (220a) Parktronic-System (PTS)	AR68.30-P-4300-04M
		 Karosseriesäge mit Metallsägeblatt verwenden.
		Karosseriesäge (Elektr./Druckluft)	*WE58.40-Z-1004-03A
2.1	Dachverkleidung (1) zum Einbau des Innenraumsensors (A26/14) vorbereiten	Bei Fahrzeugen mit Code (882b) Innenraumabsicherung (nur bei EDW)	AR68.30-P-4300-05M
		 Karosseriesäge mit Metallsägeblatt verwenden.
		Karosseriesäge (Elektr./Druckluft)	*WE58.40-Z-1004-03A
3.1	Leitungssatz (2) der Dachverkleidung (1) einbauen	Bei Fahrzeugen außer Code (494a) USA-Ausführung	AR54.18-P-0020M
3.2	Leitungssatz (2) der Dachverkleidung (1) einbauen	Bei Fahrzeugen mit Code (494a) USA-Ausführung	AR54.18-P-0020MA
4	Dachverkleidung (1) einbauen		AR68.30-P-4300M

Werkstatt-Einrichtungen

WE58.40-Z-1004-03A

Karosseriesäge (Elektr./Druckluft)

Referenzierte Dokumente

ar5418p0020m Leitungssatz Dachverkleidung einbauen
ar5418p0020ma Leitungssatz Dachverkleidung einbauen
ar6830p430004m Dachverkleidung zum Einbau der Warnanzeige Parktronic-System im Fond vorbereiten
ar6830p430005m Dachverkleidung zum Einbau des Innenraumsensors vorbereiten
ar6830p4300m Dachverkleidung aus-, einbauen
