Dachverkleidung aus-, einbauen

AR68.30-P-4300PB

Dachverkleidung aus-, einbauen

25.7.06

29.5.06

Masseleitung der Batterie ab-, anschließen entfernt

 

Aus-, Einbauen



Hinweis zur Funktionssicherheit des Windowbag

AH91.60-P-0693-01A

1

Linken und rechten Vordersitz nach vorn stellen

 Siehe Betriebsanleitung.

2

Linke und rechte Einstiegsleiste ausklipsen und abnehmen

3

Kantenschutz am linken und rechten Türausschnitt ausbauen

4

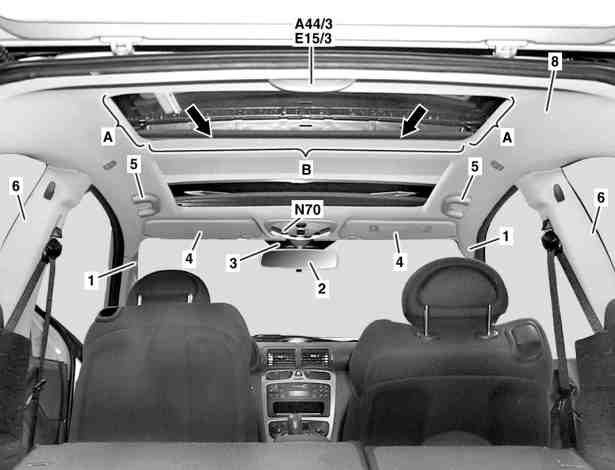

Linke und rechte Verkleidung an der

A-Säule (1) ausbauen

AR68.30-P-4050P

5

Steuergerät Dachbedieneinheit (N70) ausbauen

AR82.20-P-1000P

6

Innenspiegel (2) ausbauen

AR68.40-P-0001P

7

Träger Innenspiegel ausbauen

8.1

Abdeckung Regensensor (3) ausbauen und Regensensor abschließen

Bei Fahrzeugen mit Code (345a) Regensensor

9

Sensor Lichteinschaltung abschließen

10

Linke und rechte Sonnenblende (4) ausbauen, Schraube vom linken und rechten Drehlager herausschrauben

11

Linken und rechten Haltegriff (5) ausbauen

AR68.30-P-4330P

12

Linke und rechte Verkleidung an der

B-Säule (6) ausbauen

AR68.30-P-4700PB

13.1

Sende- und Empfangseinheit Innenraumschutz ausbauen

Nur bei Fahrzeugen mit Code (882b) Innenraumabsicherung (nur bei EDW) beim Erneuern der Dachverkleidung (8).

AR80.50-P-9820F

14.1

Deckenleuchte hinten (E15/3) ausbauen

Bei Fahrzeugen ohne Code (220a) Parktronic-System (PTS)

AR82.20-P-0113P

14.2

Warnanzeige PTS, Deckenleuchte hinten (A44/3) ausbauen

Bei Fahrzeugen mit Code (220a) Parktronic-System (PTS)

AR54.65-P-0004P

15

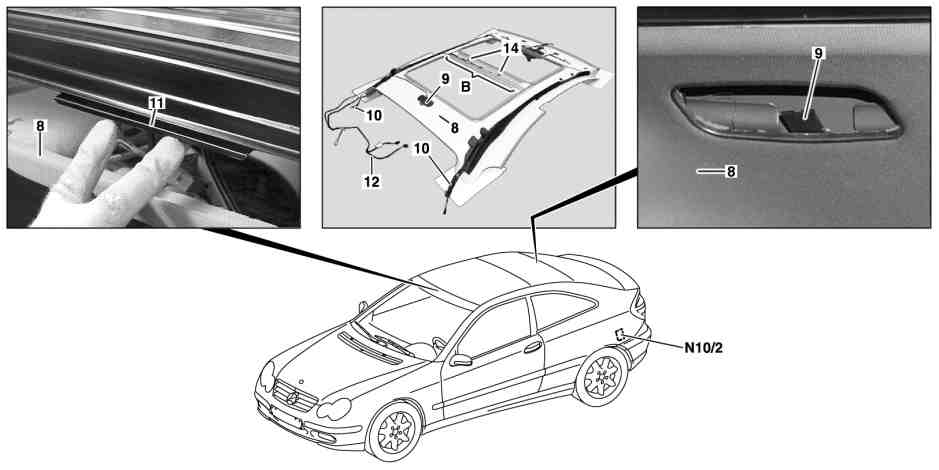

Befestigungsklammer (9) nach vorn verschieben

16

Fondsitzlehne nach vorn klappen

 Siehe Betriebsanleitung.

17

Linke und rechte Verkleidung an der

C-Säule ausbauen

AR68.30-P-4490PB

18

Elektrische Steckverbindungen von Leitungssatz (12) der Dachverkleidung (8) am Steuergerät SAM mit Sicherungs- und Relaismodul Fond (N10/2) trennen

19.1

Leitungssatz der Dachverkleidung (8) im Bereich der rechten C-Säule freilegen und elektrische Steckverbindungen trennen

Bei Fahrzeugen mit Code (273) Telefon-Vorrüstung Netz D-Handy oder Code (329) Vorrüstung für Telefon AMPS System oder Code (494) Kalifornien-Ausführung oder Code (498) Japan-Ausführung oder Code (852) Handy-Vorrüstung komplett am Dom oder Code (853) Telefon MB Standard oder Code (854) Telefon MB Handy oder Code (855) TELE AID oder Code (810) Sound-System

20

Kantenschutz am Türausschnitt Rückwandtür ausbauen

21

Fangbänder (10) der Dachverkleidung (8) aushängen

22.1

Dachverkleidung (8) im Bereich B ausklipsen (Pfeile)

Bei Fahrzeugen mit Code (413) Panorama-Schiebedach

 Einbau: Darauf achten, dass die Klipps (14) hörbar einrasten.

23.1

Dachverkleidung (8) links und rechts im Bereich A aushängen

Bei Fahrzeugen mit Code (413) Panorama-Schiebedach

 Dazu Dachverkleidung (8) seitlich links und rechts ein wenig verschieben und abnehmen.

24

Dachverkleidung (8) vom Halter vorn (11) nehmen und im Innenraum ablegen

 Einbau: Darauf achten, dass die Dachverkleidung (8) auf dem Halter vorn (11) aufliegt.

25

Abklebemaßnahmen im Bereich der Türöffnung Rückwandtür durchführen

 Die Dachverkleidung (8) gleitet dadurch leichter durch die Türöffnung Rückwandtür.

26

Dachverkleidung (8) durch die Rückwandtür herausnehmen

 Dachverkleidung (8) mit Helfer herausnehmen und auf einer geeigneten Unterlage ablegen.

27.1

Dachverkleidung (8) zum Einbau vorbereiten

Nur beim Erneuern der Dachverkleidung (8).

AR68.30-P-4305P

28

Einbau in umgekehrter Reihenfolge
