Dachverkleidung aus-, einbauen

AR68.30-P-4300MFA

Dachverkleidung aus-, einbauen

17.12.2019

Typ

177.0, 247

Änderungshinweise

02.08.2019

D-Säulenverkleidungen ausbauen.

Arbeitsschritt 8.

02.08.2019

Abdeckblende für Trennnetz ausbauen.

Arbeitsschritt 13.

10.12.2019

Die Rasthaken vorn am Dachrahmen zusammendrücken und die Dachverkleidung (1) vom Dachrahmen vorn abklippen.

Arbeitsschritt 15.

Dargestellt am Typ 177.0 mit Code 413 (Panorama-Schiebedach)

1

Dachverkleidung

2

Halter

Dargestellt am Typ 177.0

3

Elektrische Steckverbindung

Dargestellt am Typ 177.0 mit Code 413 (Panorama-Schiebedach) an rechter hinterer Fahrzeugseite

5

Kleiderhaken

6

Schraube

E15/12

Innenraum-/Leseleuchte Fond links

E15/13

Innenraum-/Leseleuchte Fond rechts

 Warnung

Verletzungsgefahr durch Klemmen oder Quetschen der Finger beim Aus-, Einbauen und Einstellarbeiten an Hauben, Türen, Deckeln und Schiebedach

Beim Bewegen von Bauteilen dürfen sich keine Körperteile oder Gliedmaßen im Bewegungsbereich befinden.

AS00.00-Z-0011-01A

 Vorsicht

Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen

Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen.
Reparaturbleche entgraten.

AS00.00-Z-0017-01A

Hinweis

Hinweise zur Vermeidung von Schäden an elektronischen Bauteilen durch elektrostatische Entladung

AH54.00-P-0001-01A

Hinweise zu HANDS-FREE ACCESS

AH80.61-P-0001-01A

Hinweise zu sicherheitsrelevanten Bauteilen

AH00.00-Z-0019-01A

 

Aus-, Einbauen

1

Beifahrersitz ausbauen.

Typ 177.0

AR91.10-P-1000MFA

2

Sonnenblenden ausbauen.

AR68.60-P-5480MFA

3

Steuergerät Dachbedieneinheit (N70) ausbauen.

AR82.20-P-1000MFA

4

Elektrische Steckverbindung (3) entriegeln und trennen.

5

A-Säulenverkleidungen ausbauen.

AR68.30-P-4050MFA

6

Obere B-Säulenverkleidungen ausbauen.

AR68.30-P-4705MFA

7

C-Säulenverkleidungen ausbauen.

Typ 177.0

AR68.30-P-4491MFA

Typ 247.0/7

AR68.30-P-4490MFB

Typ 247.6

AR68.30-P-4490MFX

8

D-Säulenverkleidungen ausbauen.

Typ 247.6

AR68.30-P-4497MFX

9

Kantenschutz an den Türausschnitten und dem Kofferraumausschnitt im Arbeitsbereich lösen.

10

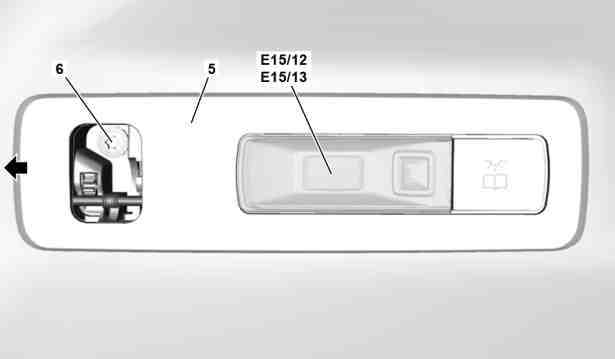

Die Kleiderhaken (5) aufklappen und Schrauben (6) herausdrehen.

Typ 177.0
mit Code 413 (Panorama-Schiebedach/-Glasdach)

 Die Anzahl der Kleiderhaken (5) variiert je nach Fahrzeugausstattung.

11

Die Kleiderhaken (5) vorsichtig in Pfeilrichtung ausklippen und die elektrische Steckverbindung der Innenraum-/Leseleuchte Fond links (E15/12) bzw. Innenraum-/Leseleuchte Fond rechts (E15/13) entriegeln und trennen.

Typ 177.0
mit Code 413 (Panorama-Schiebedach/-Glasdach)


Elektrische Leitungen nicht auf Zug beanspruchen, quetschen oder knicken.
Das führt zu Beschädigungen an den elektrischen Leitungen und kann deren Funktion beeinträchtigen.

 Um die Dachverkleidung (1) nicht zu beschädigen oder zu verschmutzen, geeignetes Tuch unterlegen und vorsichtig ausklippen.

 Die Anzahl der Kleiderhaken (5) variiert je nach Fahrzeugausstattung.

12

Haltegriffe am Dach ausbauen.

Typ 177.0
außer Code 413 (Panorama-Schiebedach/-Glasdach)
Typ 247

AR68.30-P-4330MFA

13

Abdeckblenden der Halter für Trennnetz ausbauen.

Typ 247.6/7
mit Code U40 (Sicherheitsnetz für Gepäckraumabdeckung)

14

Abdeckungen am Innenspiegel (A67) ausbauen.

AR68.40-P-0001MFA

 Um die Rasthaken nicht zu beschädigen, Abdeckungen vorsichtig ausklippen.

Wenn eine Abdeckung beschädigt ist,



entsprechende Abdeckung erneuern.

15

Die Rasthaken am Dachrahmen der Dachbedieneinheit zusammendrücken und die Dachverkleidung (1) vom Dachrahmen vorn abklippen.

16

Klettverschluss in der Mitte der Dachverkleidung (1) lösen und Dachverkleidung (1) vorsichtig absenken.

Typ 177.0, 247
außer Code 413 (Panorama-Schiebedach/-Glasdach)

 Ein Helfer erforderlich.

17

Dachverkleidung (1) am Panorama-Schiebedach vorsichtig herunterziehen.

Typ 177.0, 247
mit Code 413 (Panorama-Schiebedach/-Glasdach)

 Die Dachverkleidung (1) ist am Panorama-Schiebedach vorn, links und rechts geführt.

 Ein Helfer erforderlich.

18

Klettverschlüsse im hinteren Bereich der Dachverkleidung (1) lösen und Dachverkleidung (1) leicht absenken.

Typ 247

 Die Anzahl der Klettverschlüsse variiert je nach Fahrzeugausstattung.

19

Die Halter (2) der Dachverkleidung (1) in Pfeilrichtung (B) aus dem Dachrahmen herausführen.

Typ 177.0, 247.0

 Ein Helfer erforderlich.

20

Dachverkleidung (1) durch den Kofferraumausschnitt ausbauen.


Dachverkleidung (1) nicht knicken oder übermäßig verbiegen.
Ansonsten kommt es zu Rissen und Brüchen an der Dachverkleidung (1).

 Zwei Helfer erforderlich.

21

Neue Dachverkleidung (1) zum Einbau vorbereiten.

Beim Erneuern der Dachverkleidung (1).

AR68.30-P-4305-16MFA

Klebeband Rolle, Tesa-Band Vlies, 50 Meter, 50mm breit

*BR00.45-Z-1144-02A

22

Einbau in umgekehrter Reihenfolge.

Reparaturmittel

Nummer

Bezeichnung

Bestellnummer

BR00.45-Z-1144-02A

Klebeband Rolle, Tesa-Band Vlies, 50 Meter, 50mm breit

A 008 989 50 85 09
