Dachverkleidung aus-, einbauen

AR68.30-P-4300EW

Dachverkleidung aus-, einbauen

3.3.10

 

Aus-, Einbauen

1.1

Panorama-Schiebedach öffnen

Bei Fahrzeugen mit Code (413) Panorama-Schiebedach

1.2

Schiebehebedach öffnen

Bei Fahrzeugen mit Code (414) Schiebehebedach elektrisch in Glasausführung

2

Einstiegsleiste hinten rechts ausbauen

AR68.30-P-4100EW

3

Kantenschutz (14) am Türausschnitt der Tür hinten rechts komplett ausbauen

4.1

Fondsitzlehne ausbauen

Bei Fahrzeugen mit Code (882) Innenraumabsicherung (nur bei EDW) und ohne Code (287) Durchlademöglichkeit oder ohne Code (224) Design Fondeinzelsitzanlage

AR91.12-P-1620CW

4.2

Fondsitzlehne ausbauen

Bei Fahrzeugen mit Code (882) Innenraumabsicherung (nur bei EDW) und mit Code (224) Design Fondeinzelsitzanlage

AR91.12-P-1620EW

4.3

Seitenpolster ausbauen

Bei Fahrzeugen mit Code (882) Innenraumabsicherung (nur bei EDW) und mit Code (287) Durchlademöglichkeit

AR91.12-P-1710CW

5

Verkleidung unten an der linken B-Säule so weit lösen, dass die Verkleidung oben ausgebaut werden kann

6

Verkleidung oben an der linken B-Säule ausbauen

 Verkleidung oben mit angebautem Gurtendbeschlag zur Seite legen.

7

Verkleidung unten und Verkleidung oben an der rechten B-Säule ausbauen

 Verkleidung oben mit angebautem Gurtendbeschlag zur Seite legen.

8

Linke und rechte Verkleidung C-Säule (4) ausbauen

 Verkleidungen C-Säule (4) mit angebautem Gurtendbeschlag zur Seite legen.

AR68.30-P-4490EW

9

Übrige Kantenschutze (14) im Bereich der Dachverkleidung (1) lösen

10

Kabelkanal (2) öffnen, elektrische Steckverbindung Innenraumschutz (X42/28) trennen und Leitungssatz Dachverkleidung und Schiebedach (18) aus dem Kabelkanal (2) freilegen

Bei Fahrzeugen mit Code (882) Innenraumabsicherung (nur bei EDW)

11

Abdeckung Dachverkleidung (3) ausklipsen und abnehmen

 Bei Fahrzeugen mit Code (220) PARKTRONIC oder mit Code (230) Exklusive Einparkhilfe ist die elektrische Steckverbindung der Warnanzeige PARKTRONIC hinten (A44/3) zu trennen.

12

Deckenleuchte Fond (E15/3) ausbauen

Nur beim Erneuern der Dachverkleidung (1).

13

Klipps (5) der Dachverkleidung (1) ausklipsen

14

Sonnenblenden (12) mit Gegenlager ausbauen

15

Steuergerät Dachbedieneinheit (N70) oder Elektronik Dachbedieneinheit (N70/3) ausbauen

 Je nach Fahrzeugausstattung.

AR82.20-P-1000CW

16

Spiegelleuchte Sonnenblende links (E14/1) und Spiegelleuchte Sonnenblende rechts (E14/2) ausbauen

Nur beim Erneuern der Dachverkleidung (1).

17

Innenspiegel (A67) ausbauen

18

Abdeckung (16) ausklipsen und abnehmen

19

Elektrische Steckverbindung (10) am Regen-/Lichtsensor (B38/2) trennen

20

Halter Innenspiegel (8) ausbauen

21

Klipp (7) ausbauen

22

Haltegriffe (11) am Dach ausbauen

23

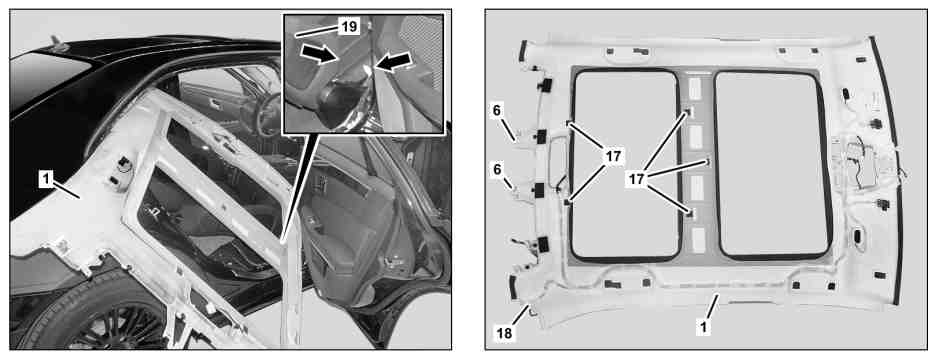

Fahrersitz und Beifahrersitz (19) nach hinten stellen und Lehne so weit nach unten stellen, dass ein größtmöglicher Freiraum (Pfeile) zwischen dem Beifahrersitz und der B-Säule entsteht

 Beim Umklappen der Lehne darauf achten, dass bei Fahrzeugen mit Code (864) Fond Entertainment-System das Display Fond links und das Display Fond rechts nicht beschädigt wird.

Dieser Freiraum (Pfeile) wird benötigt, damit die Dachverkleidung (1) durch den rechten Fondtürausschnitt aus dem Fahrzeug herausgenommen werden kann.

24

Dachverkleidung (1) an den Klettbändern (17) von der Dachbeplankung lösen

25

Dachverkleidung (1) am Rahmen (15) des Schiebedachs oder des Panoramadachs aushängen

Bei Fahrzeugen mit Code (413) Panorama-Schiebedach oder Code (414) Schiebehebedach elektrisch in Glasausführung

26

Dachverkleidung (1) so weit nach hinten schieben, bis die Haken (6) aus den Aufnahmen an der Dachbeplankung ausgefahren sind. Anschließend Dachverkleidung (1) auf den Sitzen ablegen

 Einbau: Dachverkleidung (1) beim Nachvorneschieben unter den Verkleidungen A- Säule (13) positionieren.

Dachverkleidung (1) über den elektrischen Leitungssätzen (9) positionieren

27

Zusammen mit einem Helfer die Dachverkleidung (1) vorn und hinten wölben und so im Fahrzeug ausrichten, dass die Dachverkleidung (1) nach hinten aus dem rechten Fondtürausschnitt herausgeführt werden kann

 Dachverkleidung (1) nicht zu stark wölben, sonst wird die Dachverkleidung (1) beschädigt.

28

Dachverkleidung (1) durch den Freiraum (Pfeile) nach hinten aus dem rechten Fondtürausschnitt herausführen. Dabei die Dachverkleidung (1) immer gewölbt halten

 Beim Herausführen der Dachverkleidung (1) darauf achten, dass die Randbereiche der Dachverkleidung (1) nicht abknicken oder zu stark an umliegenden Bauteilen streifen. Sonst wird die Dachverkleidung (1) beschädigt.

29

Einbau in umgekehrter Reihenfolge
