Dachverkleidung aus-, einbauen

AR68.30-P-4300AL

Dachverkleidung aus-, einbauen

25.7.06



Ausbauen



Hinweis zur Funktionssicherheit des Windowbag

AH91.60-P-0693-01A

1.1

Lamellendach vollständig öffnen

Bei Fahrzeugen mit Code (417) Lamellendach

2

Steuergerät Dachbedieneinheit ausbauen

AR82.20-P-1000AK

3

Spreizklipp (2) ausbauen

4

Linke und rechte Sonnenblende ausbauen

AR68.60-P-5480AK

5.1

Verkleidung an der linken und rechten
B-Säule oben ausbauen

Typ 169.0, 245.2

AR68.30-P-4700AL

5.2

Verkleidung an der linken und rechten
B-Säule ausbauen

Typ 169.3

AR68.30-P-4700AM

6

Verkleidung an der linken und rechten
C-Säule ausbauen

 Gurtendbeschläge nicht abbauen. Verkleidungen mit angebauten Sicherheitsgurten zur Seite legen.

Typ 169.0

AR68.30-P-4490AK

Typ 169.3

AR68.30-P-4490AL

Typ 245.2

AR68.30-P-4490BK

7.1

Warnanzeige Parktronic-System (PTS) im Fond ausbauen

Bei Fahrzeugen mit Code (220) Parktronic-System (PTS)

AR54.65-P-0007AK

8.1

Deckenleuchte im Fond ausbauen

Nicht bei Fahrzeugen mit Code (876) Innenraumlichtpaket

AR82.20-P-0113AK

9.1

Brillenfach Fahrerseite am Dach ausbauen

Typ 245.2

AR68.30-P-4400BK

10

Alle Haltegriffe am Dach ausbauen

AR68.30-P-4330AK

11

Kantenschutz (3) an den Türausschnitten, im Bereich der Dachverkleidung (1) abziehen

12

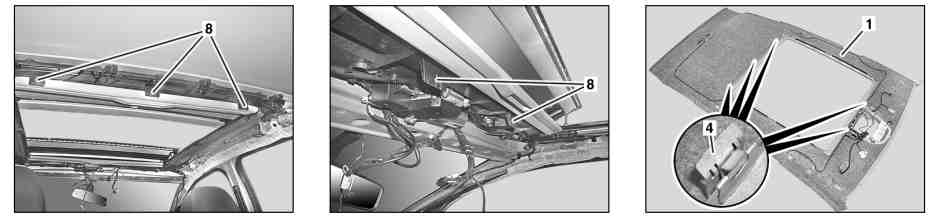

Dachverkleidung (1) von den

Haltelaschen (8) am Fahrzeugdach abziehen und auf den Kopfstützen der Vordersitze und der Fondsitzbank ablegen

 Helfer erforderlich.
Die Zwischenlagen (5) an den
Halterungen (7) für die Haltegriffe werden nach dem Ausbau der Dachverkleidung (1) nicht wieder eingebaut.

13

Elektrische Steckverbindungen (6) an den elektrischen Bauteilen, die an der Dachverkleidung (1) angebaut sind, trennen

 Anzahl der elektrischen Steckverbindungen (6) je nach Ausstattung.

14

Dachverkleidung (1) mit einem Helfer durch den Rückwandtürausschnitt aus dem Fahrzeug herausnehmen und auf einer geeigneten Ablage ablegen

 Dachverkleidung (1) vorsichtig handhaben. Gefahr von Beschädigung der Dachverkleidung (1).



Einbauen

15

Dachverkleidung (1) zum Einbau vorbereiten

Nur beim Erneuern der Dachverkleidung (1).

AR68.30-P-4305AK

16

Dachverkleidung (1) mit einem Helfer durch den Rückwandtürausschnitt in das Fahrzeug legen

 Dachverkleidung (1) vorsichtig handhaben. Gefahr von Beschädigung der Dachverkleidung (1).

 Dachverkleidung (1) auf den Kopfstützen der Vordersitze und der Fondsitzbank ablegen.

17

Elektrische Steckverbindungen (6) kontaktieren und die Dachverkleidung (1) mit einem Helfer am Fahrzeugdach positionieren

 Anzahl der elektrischen Steckverbindungen (6) je nach Ausstattung.

Beschädigte Halteklammern (4) erneuern.

Auf richtigen Sitz der Halteklammern (4) an den Haltelaschen (8) am Fahrzeugdach und der Dachverkleidung (1) achten.

18

Alle Haltegriffe am Dach einbauen

AR68.30-P-4330AK

19.1

Brillenfach Fahrerseite am Dach einbauen

Typ 245.2

AR68.30-P-4400BK

20.1

Deckenleuchte im Fond einbauen

Nicht bei Fahrzeugen mit Code (876) Innenraumlichtpaket

AR82.20-P-0113AK

21.1

Warnanzeige Parktronic-System (PTS) im Fond einbauen

Bei Fahrzeugen mit Code (220) Parktronic-System (PTS)

AR54.65-P-0007AK

22

Verkleidung an der linken und rechten
C-Säule einbauen

Typ 169.0

AR68.30-P-4490AK

Typ 169.3

AR68.30-P-4490AL

Typ 245.2

AR68.30-P-4490BK

23.1

Verkleidung an der linken und rechten
B-Säule oben einbauen

Typ 169.0, 245.2

AR68.30-P-4700AL

23.2

Verkleidung an der linken und rechten
B-Säule einbauen

Typ 169.3

AR68.30-P-4700AM

24

Kantenschutz (3) an den Türausschnitten einbauen

 Auf richtigen Sitz achten.

25

Linke und rechte Sonnenblende einbauen

AR68.60-P-5480AK

26

Spreizklipp (2) einbauen

 Beschädigten Spreizklipp (2) erneuern.

27

Steuergerät Dachbedieneinheit einbauen

AR82.20-P-1000AK

28.1

Lamellendach schließen

Bei Fahrzeugen mit Code (417) Lamellendach
