Dachverkleidung Mitte hinten aus-, einbauen

AR68.30-D-7612F

Dachverkleidung Mitte hinten aus-, einbauen

23.06.2016

Typ

909.8

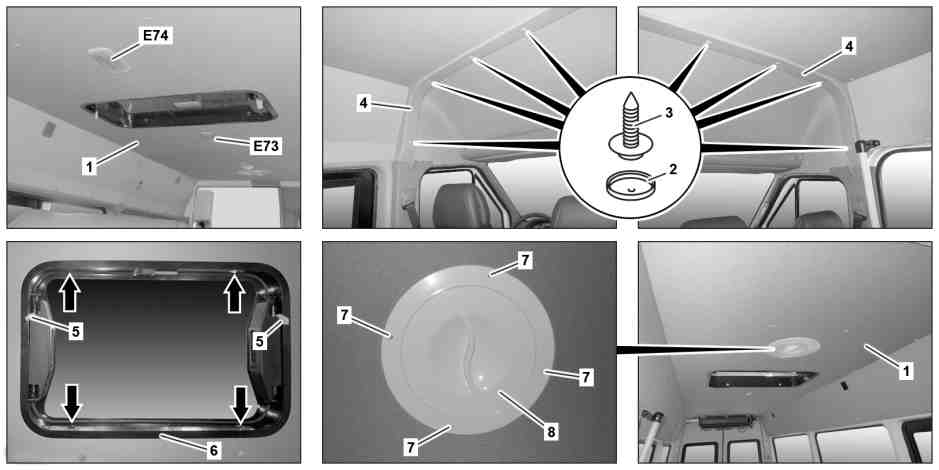

Dargestellt am Fahrzeug ohne Code D07 (Dachaufsatz für Stehhöhe)

1

Dachverkleidung

5

Plombe

E73

Innenraumleuchte Mitte hinten

2

Abdeckkappe

6

Verkleidung

E74

Innenraumleuchte Mitte vorn

3

Schraube

7

Schraube

4

Verkleidung

8

Klappe Dachlüfter

Dargestellt am Fahrzeug ohne Code PJ6 (Paket AIRCON BUS) und ohne Code D07 (Dachaufsatz für Stehhöhe)

1

Dachverkleidung

9

Abdeckkappe

10

Schraube

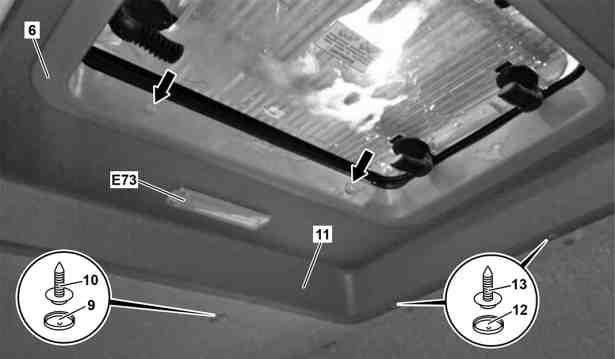

Dargestellt am Fahrzeug mit Code D07 (Dachaufsatz für Stehhöhe)

6

Verkleidung

9

Abdeckkappe

10

Schraube

11

Verkleidung

12

Abdeckkappe

13

Schraube

E73

Innenraumleuchte Mitte hinten



Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Abdeckkappen (2) der Schrauben (3) abklippen

2

Schrauben (3) herausdrehen

3

Verkleidung (4) abnehmen

4

Plomben (5) entfernen

 Einbau: Notausstieg muss vorn geschlossen und hinten hochgeklappt sein. Neue Plomben (5) so anbringen, dass der Notausstieg vorn nicht aufgeklappt werden kann.

5

Abdeckkappen an Schrauben (Pfeile) abklippen

6

Schrauben (Pfeile) herausdrehen

7

Verkleidung (6) abnehmen

8

Abdeckkappen (12) abklippen

Typ 909.8
mit Code D07 (Dachaufsatz für Stehhöhe)

9

Schrauben (13) herausdrehen

Typ 909.8
mit Code D07 (Dachaufsatz für Stehhöhe)

10

Verkleidung (11) abnehmen

Typ 909.8
mit Code D07 (Dachaufsatz für Stehhöhe)

11

Elektrische Steckverbindung an der Innenraumleuchte Mitte hinten (E73) trennen

Typ 909.8
mit Code D07 (Dachaufsatz für Stehhöhe)

12

Schrauben (7) herausschrauben

Typ 909.8
mit Code H72 (Dachlüfter elektrisch II)

13

Klappe Dachlüfter (8) abnehmen

Typ 909.8
mit Code H72 (Dachlüfter elektrisch II)

14

Haltestange am Dach ausbauen

Typ 909.8
mit Code UZ2 (Bus MRT 17+1 - Sitzer mit Mittelgang)
Typ 909.8
mit Code UZ3 (Bus MRT 20+1 - Sitzer mit Mittelgang)

AR68.70-D-0300F

15

Abdeckkappen (9) der Schrauben (10) abklippen

 Die Anzahl der Schrauben (10) ist von der Fahrzeugausführung abhängig.

16

Schrauben (10) herausdrehen und Dachverkleidung (1) absenken

 Helfer zum Halten der Dachverkleidung (1) erforderlich.

17

Elektrische Steckverbindung an der Innenraumleuchte Mitte vorn (E74) trennen

Typ 909.8
außer Code PJ6 (Paket AIRCON BUS)

18

Elektrische Steckverbindung an der Innenraumleuchte Mitte hinten (E73) trennen

Typ 909.8
außer Code D07 (Dachaufsatz für Stehhöhe)

19

Dachverkleidung (1) herausnehmen

20

Innenraumleuchte Mitte vorn (E74) aus der Dachverkleidung (1) ausbauen

Typ 909.8
außer Code PJ6 (Paket AIRCON BUS)
Beim Erneuern der Dachverkleidung (1).

21

Innenraumleuchte Mitte hinten (E73) aus Dachverkleidung (1) ausbauen

Beim Erneuern der Dachverkleidung (1).

22

Einbau in umgekehrter Reihenfolge
