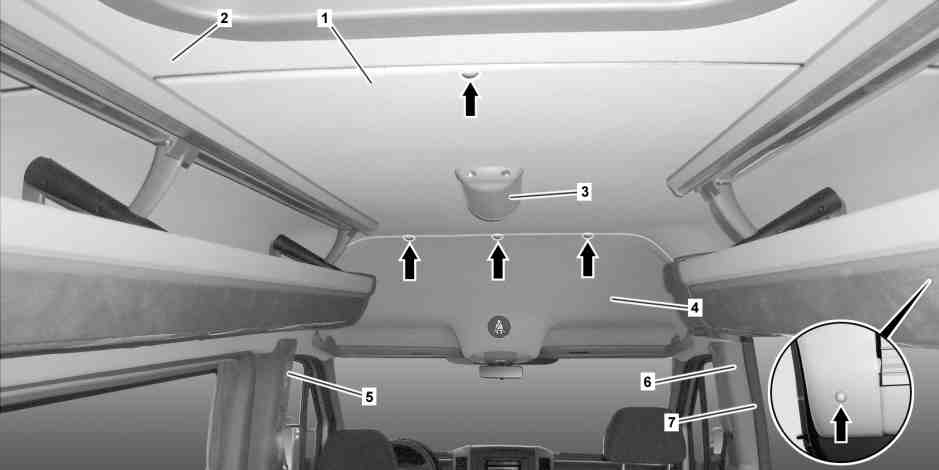

D68.30-2458-09
1 | Dachverkleidung Mitte | 4 | Dachverkleidung vorn | 6 | B-Säulenverkleidung | ||
3 | Deckenleuchte | 5 | B-Säulenverkleidung | 7 | Abdichtrahmen |
1 | Dachverkleidung Mitte |
8 | Aufkleber |
D68.30-2459-11
Hinweis | Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum | ||
| Aus-, Einbauen | ||
1 | Linkes und rechtes Ablagefach ausbauen | ||
2 | Führungsschienen für linkes und rechtes Ablagefach ausbauen | ||
3 | Vordere Deckenleuchte (3) ausbauen | ||
4 | Haltestange an B-Säulenverkleidung (6) ausbauen |
| |
5 | B-Säulenverkleidungen (5, 6) teilweise abbauen | ||
Sicherheitsgurt am Sitz nicht abbauen. | |||
6 | Den Abdichtrahmen (7) im Bereich der Dachverkleidung Mitte (1) lösen | ||
7 | Kappen (Pfeile) ausbauen | Unter den Kappen (Pfeile) befinden sich die Schrauben der Dachverkleidung Mitte (1). Anzahl der Kappen (Pfeile) kann je nach Ausführung variieren. | |
Ausklipser | |||
8 | Schrauben der Dachverkleidung Mitte (1) herausschrauben | Anzahl der Schrauben kann je nach Ausführung variieren. | |
9 | Dachverkleidung vorn (4) lösen | ||
10 | Dachverkleidung Mitte (1) lösen | ||
11 | Dachverkleidung Mitte (1) ausbauen | Hierzu Dachverkleidung Mitte (1) seitlich an der Karosserie aushängen und herausnehmen. | |
Elektrische Leitungen für Deckenleuchte (3), Dachbedieneinheiten und Ambientebeleuchtung Führungsschienen herausführen. | |||
12 | Den Aufkleber (8) an Dachverkleidung Mitte (1) vorsichtig ablösen | Beim Erneuern der Dachverkleidung Mitte (1). | |
13 | Bohrungen, Aussparungen und Öffnungen auf die neue Dachverkleidung Mitte (1) übertragen und anbringen | Beim Erneuern der Dachverkleidung Mitte (1). | |
14 | Einbau in umgekehrter Reihenfolge | ||
15 | Funktionsprüfung Deckenleuchte (3), Dachbedieneinheiten und Ambientebeleuchtung Führungsschienen durchführen |
452 589 01 63 00
Ausklipser
Referenzierte Dokumente
- ah6800n000101s Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum
- ar6830d4700a Verkleidung an der B-Säule aus-, einbauen
- ar6870d0303a Haltestange an B-Säule aus-, einbauen
- ar6870d1000a Ablagefach im Fahrgastraum aus-, einbauen
- ar6870d1001a Führungsschienen für Ablagefach im Fahrgastraum aus-, einbauen
- ar8220d0117a Deckenleuchte im Fahrgastraum aus-, einbauen
