Dachverkleidung vorn aus-, einbauen

AR68.30-D-7607AD

Dachverkleidung vorn aus-, einbauen

7.5.12

 

Aus-, Einbauen

1

Abdeckrahmen Dachluke ausbauen

Bei Fahrzeugen mit Dachluke.

AR77.55-D-6170AD

2

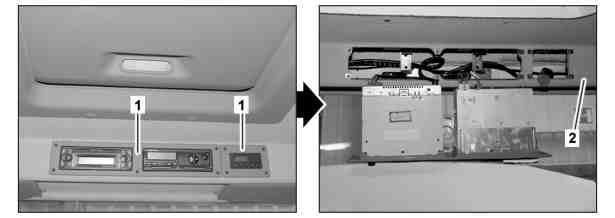

Elektrische Geräte mit Blende (1) an der Dachverkleidung vorn (2) ausbauen

 Die Anzahl der verbauten elektrischen Geräte kann ausstattungsbedingt variieren.

3

Innenrückspiegel ausbauen

4

Haltegriff (3) ausbauen

 Langkeil

*115589035900

5

Klipps (4) der B-Säulenverkleidung links und rechts ausbauen

 Langkeil

*115589035900

6

Dichtgummi (5) im Bereich der Dachverkleidung vorn (2) und der A-Säulenverkleidung (6) links und rechts lösen

7

A-Säulenverkleidung (6) links und rechts ausbauen

8

Sonnenrollo (7) ausbauen

Bei Fahrzeugen mit Schiebetür vorn.

9

Türführung oben für Schiebetür ausbauen

Bei Fahrzeugen mit Schiebetür vorn.

AR72.16-D-7841AD

10

Klipps (4) an der Dachverkleidung vorn (2) ausbauen

 Langkeil

*115589035900

11

Dachverkleidung vorn (2) ausbauen

 Helfer erforderlich. Dachverkleidung vorn (2) nach vorn führen, absenken und zur Seite aus dem Fahrzeug nehmen.

12

Einbau in umgekehrter Reihenfolge
