Verkleidung Hecktürrahmen oben aus-, einbauen

Typ ar · Thema 68.30 · Version 0100 · 2011-07-18

Gültig für: TYP 900.655 /657

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 900 (Baumuster 655, 657)

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.30 Verkleidung Fahrzeuginnenraum/Fahrgastraum — Baureihe 900 (Baumuster 655, 657)

AR68.30-D-6620CI

Verkleidung Hecktürrahmen oben aus-, einbauen

18.7.11

TYP 900.655 /657

Verkleidung Hecktürrahmen oben aus-, einbauen

D68.30-2432-09

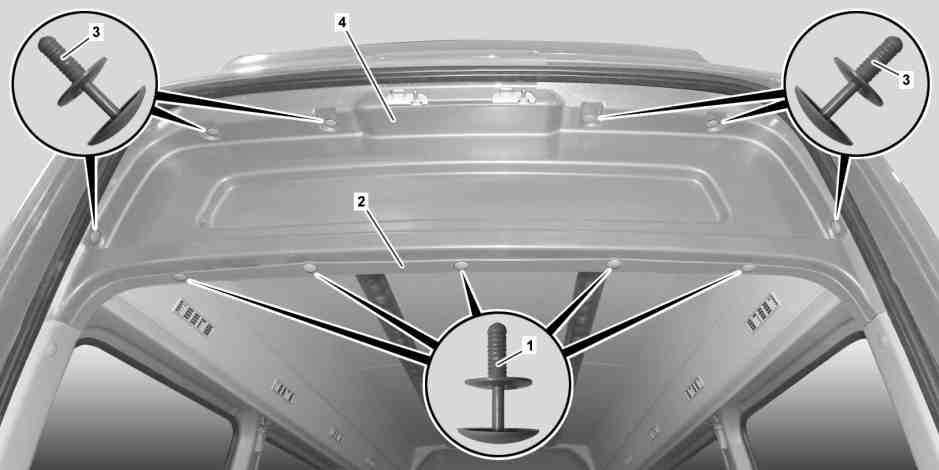

1 Spreizklipp

2 Innenverkleidung

4 Außenverkleidung

3 Spreizklipp

Aus-, Einbauen

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

1

Spreizklipps (1) ausbauen

Ausklipser

*452589016300

2

Innenverkleidung (2) abnehmen

3

Spreizklipps (3) ausbauen

Ausklipser

*452589016300

4

Außenverkleidung (4) abnehmen

5

Einbau in umgekehrter Reihenfolge

Verkleidung Hecktürrahmen oben aus-, einbauen

Ausklipser

452 589 01 63 00
