ar6830d6620ch

Verkleidung Hecktürrahmen oben aus-, einbauen

Typ ar · Thema 68.30 · Version 0100 · 2011-07-18

Gültig für: TYP 900.633

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 900 (Baumuster 633)

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.30 Verkleidung Fahrzeuginnenraum/Fahrgastraum — Baureihe 900 (Baumuster 633)

AR68.30-D-6620CH

Verkleidung Hecktürrahmen oben aus-, einbauen

18.7.11

TYP 900.633

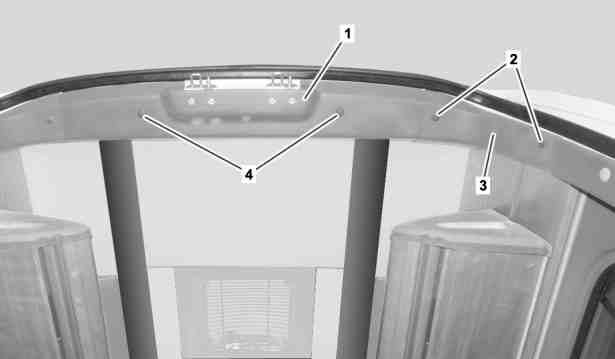

Verkleidung Hecktürrahmen oben aus-, einbauen

D68.30-2420-05

1 Verkleidung

2 Spreizklipps

3 Verkleidung

4 Spreizklipps

Aus-, Einbauen

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

1

Spreizklipps (2) ausbauen

Ausklipser

*452589016300

2

Verkleidung (3) abnehmen

3

Spreizklipps (4) ausbauen

Ausklipser

*452589016300

4

Verkleidung (1) abnehmen

5

Einbau in umgekehrter Reihenfolge

Verkleidung Hecktürrahmen oben aus-, einbauen

Ausklipser

452 589 01 63 00
