ar6830d4700ch

Verkleidung an der B-Säule aus-, einbauen

Typ ar · Thema 68.30 · Version 0101 · 2015-12-17

Gültig für: Typ 900 mit Code ZU1 (Minibus) Beifahrerseite

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 900

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.30 Verkleidung Fahrzeuginnenraum/Fahrgastraum — Baureihe 900

AR68.30-D-4700CH

Verkleidung an der B-Säule aus-, einbauen

17.12.15

Typ

900

mit Code ZU1 (Minibus)

Beifahrerseite

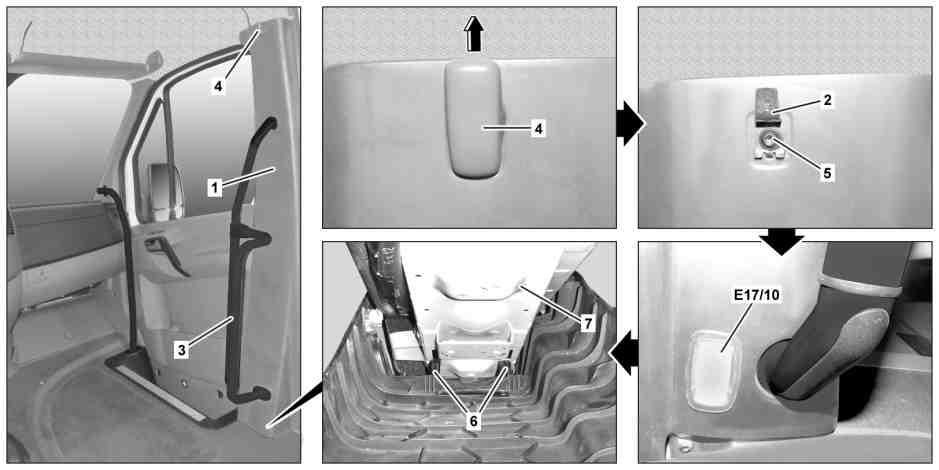

Verkleidung an der B-Säule aus-, einbauen

D68.30-2479-09

1

B-Säulenverkleidung

4

Abdeckung

7

B-Säule

2

Halter

5

Schraube

E17/10

Ein-/Ausstiegsleuchte Beifahrer

3

Haltestange

6

Führungen

Verkleidung an der B-Säule aus-, einbauen

D68.30-2421-08

1

B-Säulenverkleidung

8

Klammer

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

Aus-, Einbauen

1

Abdeckung (4) des Halters (2) nach oben abziehen

2

Schraube (5) herausschrauben und Halter (2) abnehmen

3

Haltestange (3) ausbauen

AR68.70-D-0303CH

4

Ein-/Ausstiegsleuchte Beifahrer (E17/10) ausbauen

5

B-Säulenverkleidung (1), oben beginnend ausklippen, oben nach innen schwenken und Führungen (6) aus der B-Säule (7) herausführen

Einbau: Auf korrekten Sitz des Kantenschutzes zwischen Türeinstieg und B-Säulenverkleidung (1) achten.

Montagekeil

*110589035900

Prüfen

6

Klammern (8) auf Beschädigung prüfen

Bei Beschädigung

Klammern (8) erneuern.

7

Einbau in umgekehrter Reihenfolge

Verkleidung an der B-Säule aus-, einbauen

110 589 03 59 00

Montagekeil

Referenzierte Dokumente
