Verkleidung an der C-Säule aus-, einbauen

AR68.30-D-4490TSR

Verkleidung an der C-Säule aus-, einbauen

20.12.2018

Typ

907.6/7

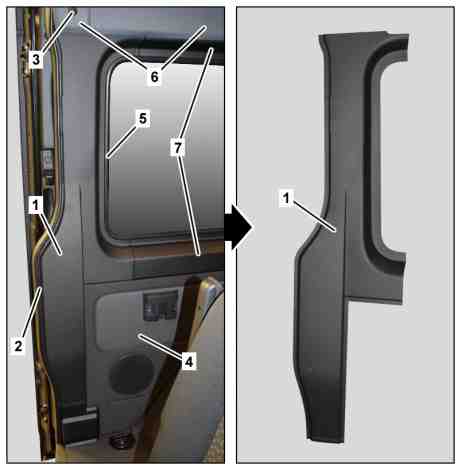

Dargestellt am Typ 907.7 mit Code V21 (Innenverkleidung Luxus) mit Code EL9 (2-Wege-Lautsprechersystem vorn und hinten)

1

C-Säulenverkleidung

2

Abdichtrahmen

3

Spreizniet

4

Seitenwandverkleidung

5

Kantenschutz

6

Dachverkleidungen

7

Fensterrahmenverkleidungen

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Den Drehschalter an der Schiebetür mit dem Notschlüssel in Position "MAN" stellen.

Typ 907.6/7
mit Code T55 (Elektrische Betätigung für Schiebetür rechts)
Typ 907.6/7
mit Code T56 (Elektrische Betätigung für Schiebetür links)

 Dadurch wird der elektrische Antrieb der Schiebetür deaktiviert.

2

Entsprechende Schiebetür vollständig öffnen.

3

Den Abdichtrahmen (2) im Bereich der C-Säulenverkleidung (1) lösen.

4

Spreizniet (3) ausbauen und Dachverkleidungen (6) im Bereich der C-Säulenverkleidung (1) lösen.

 Ausklipser

*452589016300

5

Seitenwandverkleidung (4) im Bereich der C-Säulenverkleidung (1) lösen.

Typ 907.6/7
mit Code V21 (Innenverkleidung Luxus)

AR68.30-D-1209TSR

6

Kantenschutz (5) im Bereich der C-Säulenverkleidung (1) lösen.

7

C-Säulenverkleidung (1) im Bereich des Schiebetürausschnitts leicht von der C-Säule anheben und abhebeln.

 Einbau: Darauf achten, dass die Fensterrahmenverkleidungen (7) die C-Säulenverkleidung (1) überlappen.

 Die C-Säulenverkleidung (1) ist mittels Klebestreifen an der C-Säule verklebt.

 Langkeil

*115589035900

8

Klebereste von der C-Säule entfernen.

Reiniger

*BR00.45-Z-1025-04A

9

Klebereste von der C-Säulenverkleidung (1) entfernen.

Bei Wiederverwendung der C-Säulenverkleidung (1).

Reiniger

*BR00.45-Z-1025-04A

10

Neue Klebestreifen an der C-Säulenverkleidung (1) anbringen.

Bei Wiederverwendung der C-Säulenverkleidung (1).


Darauf achten, dass die Klebestreifen so positioniert werden wie die Klebestreifen, die zuvor entfernt wurden.
Sonst kann es zu Haftungsproblemen kommen.

Doppelseitiges Klebeband mit Polyethylen-Schaumstoffträger Scotch-Mount 9528

*BR00.45-Z-1197-02A

11

Einbau in umgekehrter Reihenfolge

Reparaturmittel

Nummer

Bezeichnung

Bestellnummer

BR00.45-Z-1025-04A

Reiniger

A 005 989 19 71

BR00.45-Z-1197-02A

Doppelseitiges Klebeband mit Polyethylen-Schaumstoffträger Scotch-Mount 9528

3M Deutschland GmbH
https://www.3m.com
