Fensterrahmenverkleidung Seitenfenster aus-, einbauen

AR68.30-D-1500AB

Fensterrahmenverkleidung Seitenfenster aus-, einbauen

12.09.2018

Typ

906.657

mit Code PE4 (Mastercode Bus DCAA Fa. Argen)

Hintere Fensterrahmenverkleidung im Fahrgastraum

Typ

906.657

mit Code PE5 (Mastercode Bus Podestbestuhlung Fa. Argen)

Hintere Fensterrahmenverkleidung im Fahrgastraum

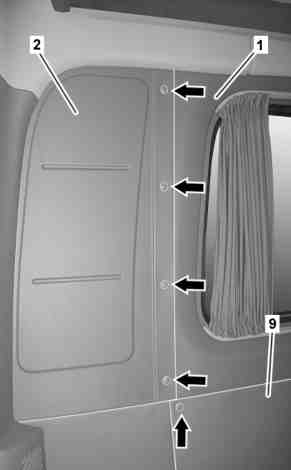

1

Hintere Fensterrahmenverkleidung

2

Verkleidung

9

Hintere Seitenwandverkleidung

Pfeil

Kappe

1

Hintere Fensterrahmenverkleidung

5

Vorhang

9

Hintere Seitenwandverkleidung

2

Verkleidung

6

Vorhang

10

Halteklipp

3

Nothammer

7

Vordere Fensterrahmenverkleidung

Pfeil

Kappe

4

Halter

8

Mittlere Seitenwandverkleidung

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Hecktür öffnen

2

Im Kofferraum die Kappen (Pfeile) an der Verkleidung (2) abklippen und darunterliegende Schrauben herausschrauben

 Ausklipser

*452589016300

3

Verkleidung (2) ausklippen und abnehmen

 Einbau: Halteklipps auf Beschädigung prüfen.

Sind die Halteklipps beschädigt:



Halteklipps erneuern.

4

Im Kofferraum die Kappe (Pfeil) an der hinteren Seitenwandverkleidung (9) abklippen und darunterliegende Schraube herausschrauben

 Ausklipser

*452589016300

5.1

Vordere Fensterrahmenverkleidung (7) ausbauen

Fahrzeugseite ohne Schiebetür.

AR68.30-D-1500A

5.2

Türgummi Schiebetür im Bereich der hinteren Fensterrahmenverkleidung (1) lösen

Fahrzeugseite mit Schiebetür.

6

Plomben von den Nothämmern (3) entfernen

 Einbau: Die Plomben an den Nothämmern (3) anbringen.

7

Nothämmer (3) herausnehmen und Halter (4) abbauen

8

Kappen (Pfeile) an der mittleren Seitenwandverkleidung (8), der hinteren Seitenwandverkleidung (9) abklippen und die darunterliegenden Schrauben herausschrauben

 Die Anzahl der Kappen (Pfeile) und der Schrauben kann je nach Ausführung variieren.

 Ausklipser

*452589016300

9

Mittlere Seitenwandverkleidung (8) und hintere Seitenwandverkleidung (9) oben ausklippen und abheben

 Einbau: Halteklipps (10) auf Beschädigung prüfen.

 Ausklipser

*452589016300

 Langkeil

*115589035900

Sind die Halteklipps (10) beschädigt:



Halteklipps (10) erneuern.

10

Hintere Fensterrahmenverkleidung (1) lösen und herausnehmen

 Die hintere Fensterrahmenverkleidung (1) oben unter den Dachverkleidungen herausführen.

11

Einbau in umgekehrter Reihenfolge
