Untere Fensterrahmenverkleidung für Fenster Mitte an Seitenwand aus-, einbauen

AR68.30-D-0029TSR

Untere Fensterrahmenverkleidung für Fenster Mitte an Seitenwand aus-, einbauen

12.02.2019

Typ

907.6/7

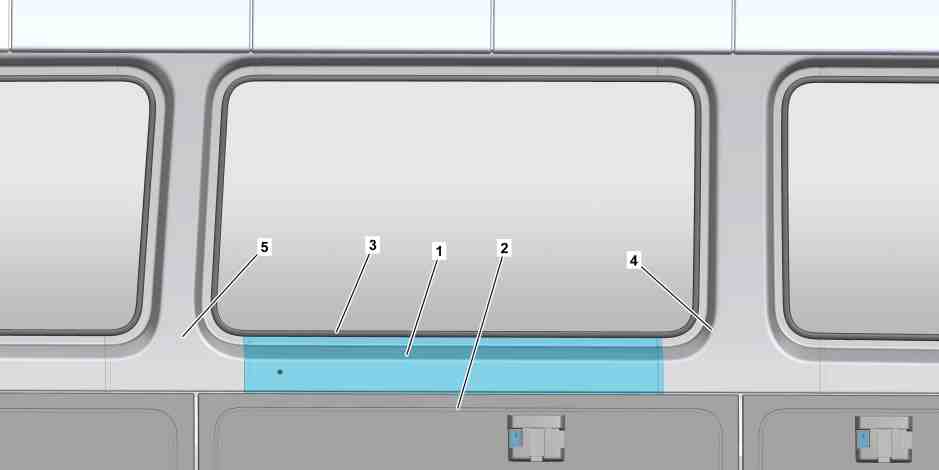

Dargestellt am Typ 907.7 an der linken Fahrzeugseite mit Code IR6 (Radstand 4325 mm, Überhang 1615 mm) mit Code V21 (Innenverkleidung Luxus), mit Code UD6 (Bestuhlung Fahrgastraum 4-er Sitzbank 3. Reihe) und außer T19 (Schiebetür links) bei ausgebauten Fahrgastsitzbänken

1

Fensterrahmenverkleidung

4

Fensterrahmenverkleidung

2

Seitenwandverkleidung

5

Fensterrahmenverkleidung

3

Kantenschutz

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Fahrgastsitzbank ausbauen.

Typ 907.6/7
mit Code UD6 (Bestuhlung Fahrgastraum 4-er Sitzbank 3. Reihe)
Typ 907.6/7
mit Code UY3 (4er-Sitzbank Komfort 3.Reihe)

AR91.21-D-4425TS

2

Seitenwandverkleidung (2) im Bereich der Fensterrahmenverkleidung (1) lösen.

Typ 907.6/7
mit Code IR6 (Radstand 4325 mm, Überhang 1615 mm)
Typ 907.6/7
mit Code IR7 (Radstand 4325 mm, Überhang 2015 mm)

AR68.30-D-1211TSR

3

Kantenschutz (3) im Bereich der Fensterrahmenverkleidung (1) lösen.

4

Fensterrahmenverkleidung (1) anheben, abhebeln und abnehmen.

 Einbau: Darauf achten, dass die Fensterrahmenverkleidung (1) die Fensterrahmenverkleidungen (4, 5) überlappt und mittig ausgerichtet ist.

 Die Fensterrahmenverkleidung (1) ist mittels Klebeband mit der Seitenwand verklebt.

 Langkeil

*115589035900

5

Klebebandreste mit einem geeigneten Werkzeug von der Seitenwand entfernen.

Reiniger

*BR00.45-Z-1025-04A

6

Klebebandreste mit einem geeigneten Werkzeug von der Fensterrahmenverkleidung (1) entfernen.

Bei Wiederverwendung der Fensterrahmenverkleidung (1).

Reiniger

*BR00.45-Z-1025-04A

7

Neue Klebebandstreifen an der Fensterrahmenverkleidung (1) anbringen.

Bei Wiederverwendung der Fensterrahmenverkleidung (1).


Darauf achten, dass die Klebebandstreifen so positioniert werden wie die Klebebandstreifen, die zuvor entfernt wurden.
Sonst kann es zu Haftungsproblemen kommen.

Doppelseitiges Klebeband mit Polyethylen-Schaumstoffträger Scotch-Mount 9528

*BR00.45-Z-1197-02A

8

Einbau in umgekehrter Reihenfolge

Reparaturmittel

Nummer

Bezeichnung

Bestellnummer

BR00.45-Z-1025-04A

Reiniger

A 005 989 19 71

BR00.45-Z-1197-02A

Doppelseitiges Klebeband mit Polyethylen-Schaumstoffträger Scotch-Mount 9528

3M Deutschland GmbH
https://www.3m.com
