ar6830d0013h
Verkleidung über Schiebetür aus-, einbauen
Typ ar · Thema 68.30 · Version 0100 · 2015-11-24
Gültig für: Typ 900 mit Code ZO0 (Komplettbus Fuben)
Einordnung
Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 900
EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.30 Verkleidung Fahrzeuginnenraum/Fahrgastraum — Baureihe 900
AR68.30-D-0013H
| Verkleidung über Schiebetür aus-, einbauen
| 24.11.15
|
Typ
| 900
|
|
| mit Code ZO0 (Komplettbus Fuben)
|

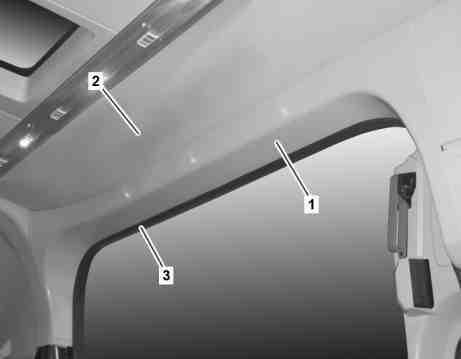

1
| Verkleidung
|
2
| Dachverkleidung seitlich vorn
|
3
| Kantenschutz
|
| Aus-, Einbauen
|
|
|
1
| Dachverkleidung seitlich vorn (2) ausbauen
| Langkeil
| *115589035900
|
2
| Kantenschutz (3) im Bereich der Verkleidung (1) lösen
|
|
|
3
| Verkleidung (1) ausklippen und abnehmen
| Langkeil
| *115589035900
|

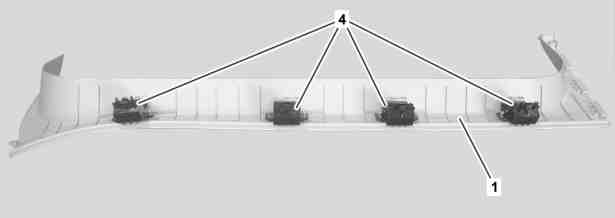

4
| Halter (4) umbauen
| Beim Erneuern der Verkleidung (1).
|
|
5
| Einbau in umgekehrter Reihenfolge
|
|
|
