Ecksäulenbeplankung außen rechts Unterteil zum Einbau vorbereiten
Typ ar · Thema 64.30 · Version 0109 · 2006-10-30
Gültig für: TYP 901.06 /36 /37 /46 /66 /67, 902.06 /07 /36 /37 /46 /47 /66 /67, 903.06 /07 /36 /37 /46 /47 /66 /67, 904.06 /36 /46 /66 TYP 690.63 /64
Einordnung
Funktionsgruppe 3 Aufbau › 64 Rückwand und Heck › 64.30 Eckbeplankung — Baureihe 690 (Baumuster 63*, 64*) · Baureihe 901 (Baumuster 06*, 36*, 37*, 46*, 66*, 67*) · Baureihe 902 (Baumuster 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Baureihe 903 (Baumuster 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Baureihe 904 (Baumuster 06*, 36*, 46*, 66*)
EinPAS 35 Karosserie/Rahmen/Anbauteile › 35.31 Rückwand/Heck › 35.31.30 Rückwand/Heck — Baureihe 690 (Baumuster 63*, 64*) · Baureihe 901 (Baumuster 06*, 36*, 37*, 46*, 66*, 67*) · Baureihe 902 (Baumuster 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Baureihe 903 (Baumuster 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Baureihe 904 (Baumuster 06*, 36*, 46*, 66*)
EinPAS 35 Karosserie/Rahmen/Anbauteile › 35.34 Seitenwand › 35.34.45 Säule — Baureihe 690 (Baumuster 63*, 64*) · Baureihe 901 (Baumuster 06*, 36*, 37*, 46*, 66*, 67*) · Baureihe 902 (Baumuster 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Baureihe 903 (Baumuster 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Baureihe 904 (Baumuster 06*, 36*, 46*, 66*)
AR64.30-D-5705-03A
| Ecksäulenbeplankung außen rechts Unterteil zum Einbau vorbereiten
|
|
|
WE58.40-Z-1001-03A
| Bohrmaschine (Elektr./Druckluft)
|
WE58.40-Z-1003-03A
| Winkelschleifer (Elektr./Druckluft)
|
WE58.40-Z-1004-03A
| Karosseriesäge (Elektr./Druckluft)
|
WE58.40-Z-1005-03A
| Naß-/Trockensauger
|
Nummer
| Bezeichnung
| Bestell-Nummer
|
BR00.45-Z-1001-07A
| Zinkstaubfarbe-punktschweißbar
| A 000 986 34 42
|

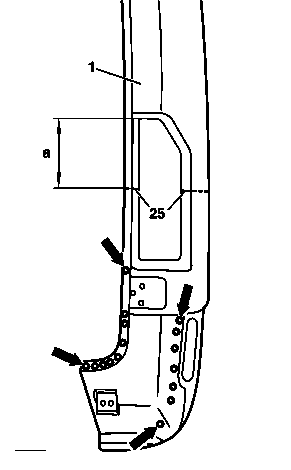

1 Trennlinie (gestrichelte Linie, 25) mit folgendem Maß anzeichnen:
a = ca. 200 mm.
2 Ecksäulenbeplankung außen rechts (1) an der angezeichnete Trennlinie (gestrichelte Linie, 25) trennen.
3 Schweißpunkte aus der Ecksäulenbeplankung außen (1) fräsen (Pfeile).
4 Ecksäulenbeplankung außen Unterteil am gekennzeichneten Bereich (18) beidseitig blankschleifen und mit Zinkstaubfarbe streichen.
5 Ecksäulenbeplankung außen Unterteil einpassen, ausrichten und festklemmen.
