AR64.10-D-9100-03D | Profilschiene Heckwand einbauen | ||
Gefahr! | Vergiftungsgefahr durch Einatmen von Dämpfen oder durch Verschlucken von Klebstoff. Verletzungsgefahr durch Haut- und Augenkontakt mit Klebstoff | Atemschutz, Schutzhandschuhe und Schutzbrille tragen. Klebstoff nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen. |
Handdruckpistole
000 589 01 25 00
Handelsübliche Werkzeuge
Werkstatt-Einrichtungen
WE58.40-Z-1001-03A | Bohrmaschine (Elektr./Druckluft) |
WE58.40-Z-1005-03A | Naß-/Trockensauger |
Reparaturmittel
Nummer | Bezeichnung | Bestell-Nummer |
BR00.45-Z-1042-01A | Dichtkleber Körapur 140 Ginstergelb; 310 ml | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1049-01A | Dichtkleber Helmipur SH 100 weiss; 310 ml | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1034-04A | Reiniger Körasol V WL; 1l | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1049-07A | Primer Körabond HG 81, 1l | Kögel Fahrzeugwerke GmbH |

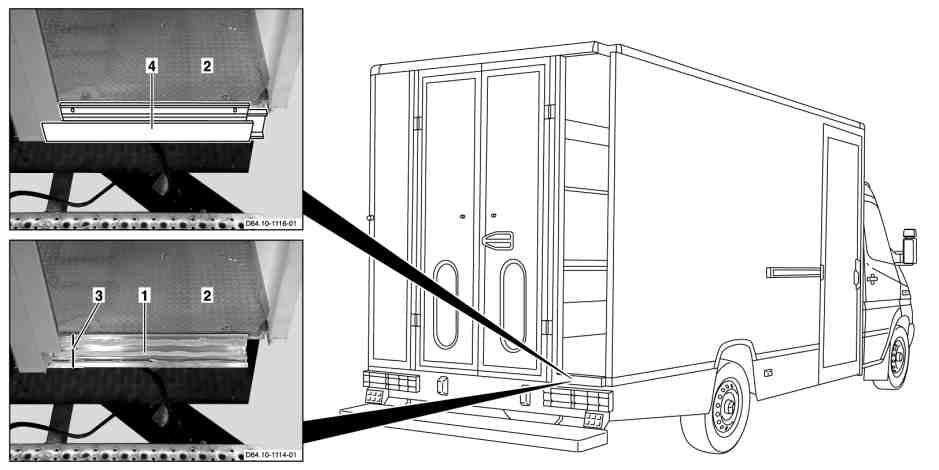

D64.10-1117-09
1 Aluprofil (1) von unten an die Bodenplatte (2) drücken, ausrichten und verschrauben.
2 Mit der Handnietzange die Niete von unten in die Bodenplatte (2) setzen.
3 Trennstelle (3) verfugen.
4 Aluprofil (1) reinigen und Primer auftragen.
Ablüftzeit beachten!
5 Dichtkleber mit der Handdruckpistole auf das Aluprofil (1) auftragen.
6 Profilschiene Heckwand (4) auf das Aluprofil (1) setzen und leicht andrücken.

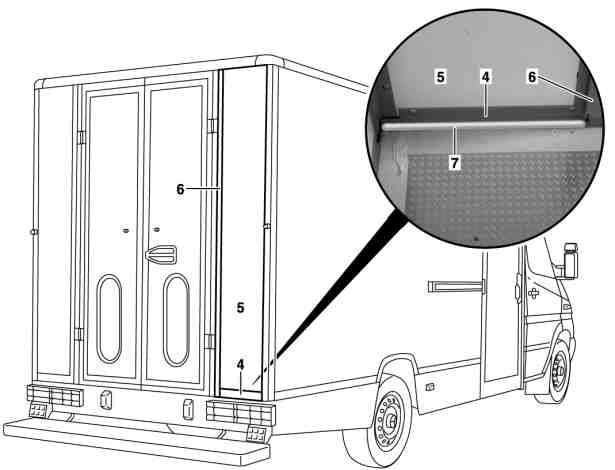

D64.10-1119-06
7 Keil von innen und außen zwischen die Profilschiene Heckwand (4) und das Türportal (6) zu schieben.
Der folgende Arbeitschritt erfolgt in diesem Fall nach dem Einbau der Heckwand (5).
8 Profilschiene Heckwand (4) im Innenraum entlang der eingezeichneten Linie (7) neu verfugen.
Sichtbare Rückstände des Klebematerials sind mit dem Reiniger Körasol V WL zu entfernen.
Referenzierte Dokumente
- as0000z001601a Vergiftungsgefahr durch Einatmen von Dämpfen oder durch Verschlucken von Klebstoff. Verletzungsgefahr durch Haut- und Augenkontakt mit Klebstoff
