AR64.10-D-9050-03D | Heckwand einbauen | ||
Gefahr! | Vergiftungsgefahr durch Einatmen von Dämpfen oder durch Verschlucken von Klebstoff. Verletzungsgefahr durch Haut- und Augenkontakt mit Klebstoff | Atemschutz, Schutzhandschuhe und Schutzbrille tragen. Klebstoff nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen. |
Handdruckpistole
000 589 01 25 00
Handelsübliche Werkzeuge
Werkstatt-Einrichtungen
WE58.40-Z-1001-03A | Bohrmaschine (Elektr./Druckluft) |
WE58.40-Z-1005-03A | Naß-/Trockensauger |
Reparaturmittel
Nummer | Bezeichnung | Bestell-Nummer |
BR00.45-Z-1042-01A | Dichtkleber Körapur 140 Ginstergelb; 310 ml | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1049-01A | Dichtkleber Helmipur SH 100 weiss; 310 ml | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1034-04A | Reiniger Körasol V WL; 1l | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1049-07A | Primer Körabond HG 81, 1l | Kögel Fahrzeugwerke GmbH |
D64.10-1105-06

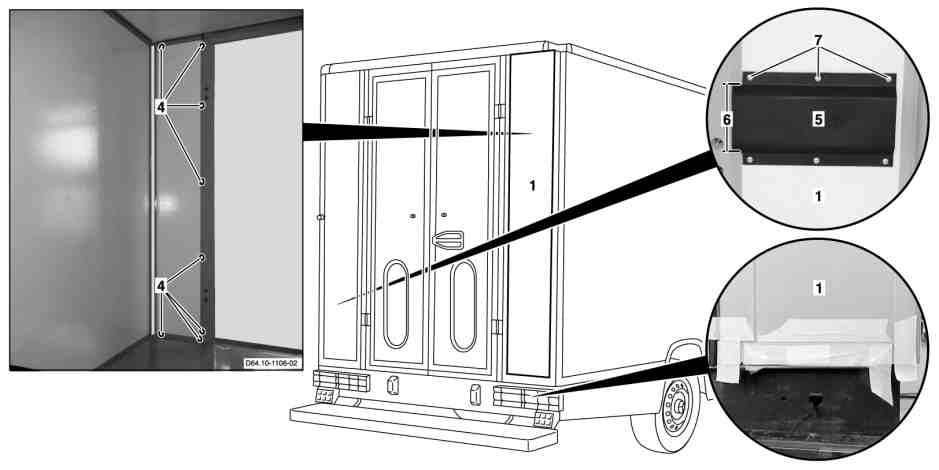

1 Heckwand (1) seitlich, bis zu den Markierungen (2) in die angrenzenden Profile (3) schieben.
D64.10-1107-09
Bohrtiefe auf 20 mm einstellen, um das Durchbohren der angrenzenden Profile und Heckwand (1) zu vermeiden.
2 Heckwand (1) verbohren.
3 Niete (4) setzen.
Sichtbare Rückstände des Klebematerials sind mit dem Reiniger Körasol V WL zu entfernen.
4.1 Nur Heckwand (1) links; Halter (5) in Höhe der Markierungen (6) an die Heckwand (1) drücken und ausrichten.
5.1 Nur Heckwand (1) links; Halter (5) verbohren und mit der Handnietzange die Niete (7) setzen.
6 Heckwand (1) abkleben und neu verfugen.
