AR64.10-D-9050-02D | Heckwand zum Einbau vorbereiten | ||
Gefahr! | Vergiftungsgefahr durch Einatmen von Dämpfen oder durch Verschlucken von Klebstoff. Verletzungsgefahr durch Haut- und Augenkontakt mit Klebstoff | Atemschutz, Schutzhandschuhe und Schutzbrille tragen. Klebstoff nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen. | |
Gefahr! | Verletzungsgefahr durch Abrutschen beim Einspannen des Messers in den Multischneider und durch Glassplitter beim Herausschneiden eingeklebter Scheiben | Messer nur bei unterbrochener Luftzufuhr ein-, ausspannen. Schutzhandschuhe und Schutzbrille tragen. |
Handdruckpistole
000 589 01 25 00
Handelsübliche Werkzeuge
Nummer | Bezeichnung | |
WH58.30-Z-1013-04A | Schneidemesser 131, Firma Fein GmbH D-70176 Stuttgart | |
WH58.30-Z-1003-20A | Multischneider |
Werkstatt-Einrichtungen
WE58.40-Z-1005-03A | Naß-/Trockensauger |
Reparaturmittel
Nummer | Bezeichnung | Bestell-Nummer |
BR00.45-Z-1042-01A | Dichtkleber Körapur 140 Ginstergelb; 310 ml | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1049-01A | Dichtkleber Helmipur SH 100 weiss; 310 ml | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1034-04A | Reiniger Körasol V WL; 1l | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1049-07A | Primer Körabond HG 81, 1l | Kögel Fahrzeugwerke GmbH |
D64.10-1103-09

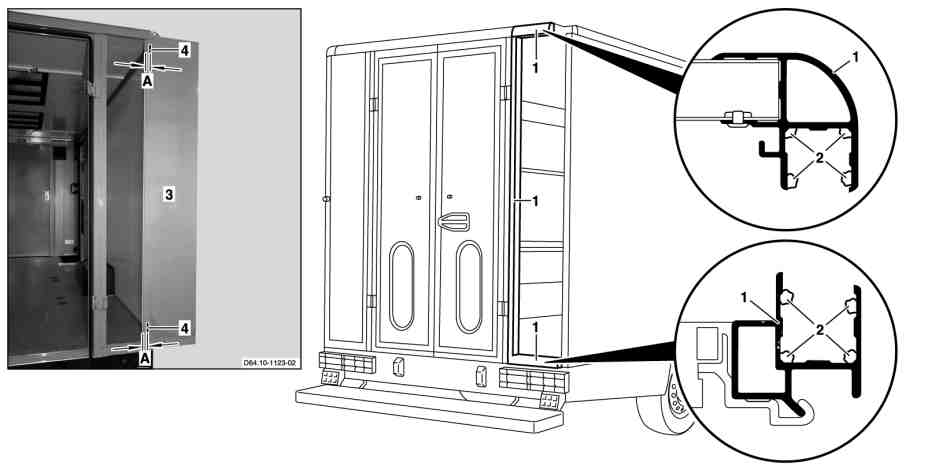

1 Klebematerial aus den angrenzenden Profilen (1) mit dem Schneidemesser 131 herauslösen.
2 Klebebereich mit dem Naß-/Trockensauger absaugen.
3 Klebebereich mit Reiniger Körasol V WL reinigen und Primer Körabond HG 81 auftragen.
Ablüftzeit beachten!
4 Kleberaupen (2) mit der Handdruckpistole auf die angrenzenden Profile (1) auftragen.
5 An der Heckwand (3) Markierungen (4) für die Einschiebetiefe A = 25 mm anzeichnen.
Referenzierte Dokumente
- as0000z001601a Vergiftungsgefahr durch Einatmen von Dämpfen oder durch Verschlucken von Klebstoff. Verletzungsgefahr durch Haut- und Augenkontakt mit Klebstoff
- as6700z000101a Verletzungsgefahr durch Abrutschen beim Einspannen des Messers in den Multischneider und durch Glassplitter beim Herausschneiden eingeklebter Scheiben
