AR60.10-D-5011E | Richtbank, Richtwinkelsatz für Heckreparatur aufrüsten | 7.8.95 |
TYP 901.062 /362 /462, 902.062 /072 /362 /372 /462 /472, 903.062 /072 /362 /372 /462 /472 mit CODE (G40) Automatik Getriebe
TYP 901.462, 902.462 /472, 903.462 /472 mit GETRIEBE 711.612
mit CODE (N05) Nebenantrieb Vorgelegewelle (2c) ohne Flansch
mit CODE (N07) Nebenantrieb Vorgelegewelle (2b) mit Flansch
D60.10-0102-09
D60.10-0103-09
16 Aufnahme für hintere Motorlagerauflage 7001.7016 (zu MZ.200)
17 Aufnahme für hintere Motorlagerauflage 7001.7017 (zu MZ.200)
26 Grundträger für Hinterfeder, Federbockkonsole vorn 7001.7026 (bei ein- und ausgebauter Feder, alle 2,5-4,6 t außer Pritsche/Doka 2,5-3,5 t)
27 Grundträger für Hinterfeder, Federbockkonsole vorn 7001.7027 (bei ein- und ausgebauter Feder, alle 2,5-4,6 t außer Pritsche/Doka 2,5-3,5 t)
28 Aufnahmen 7001.7028 (zu Grundträger 26 und 27)
31 Aufnahme für Hinterfeder, Federbockkonsole hinten 7001.7031 (zu MZ.141/MZ142, für alle 2,5-3,5 t)
32 Aufnahme für Hinterfeder, Federbockkonsole hinten 7001.7032 (zu MZ.141/MZ142, für alle 2,5-3,5 t)
33 Distanzhülse 7001.7033 (zu Aufnahme 28)
34 Reduzierhülsen auf Schlüsselweite
18 mm 7001.7034 (zu Aufnahmen 28, für alle 2,5-3,5 t)
37 Aufnahme für Längsträger hinten 7001.7037 (zu MZ.260)
38 Winkel 7001.7038 (zu Aufnahme 37)
39 Winkel 7001.7039 (zu Aufnahme 37)
40 Aufnahme 7001.7040 (für Längsträgerauflage vorn, am hinteren Motorträger)
41 Aufnahme 7001.7041 (für Längsträgerauflage vorn, am hinteren Motorträger)
T.034 Zentrierstift (zu Aufnahme 40 und 41)
A1 Modultraverse 955.741
B1 Modultraverse 955.742
C Modultraverse 955.715/955.703
D Modultraverse 955.704
MZ.141 Bock
MZ.142 Bock
MZ.200 Bock
MZ.260 Bock
Bild-Pos., etc | Arbeits-Hinweise | ||

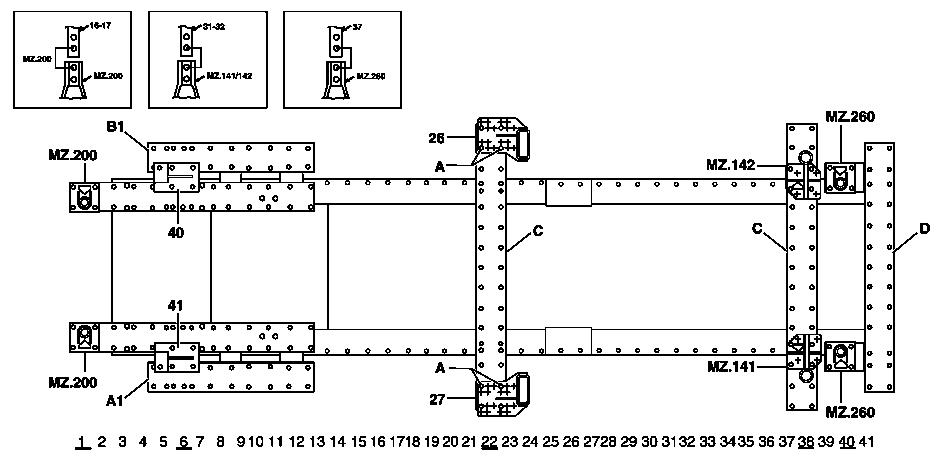

A1, B1, C, D | Celette Richtbank Modultraversen aufbauen | ||

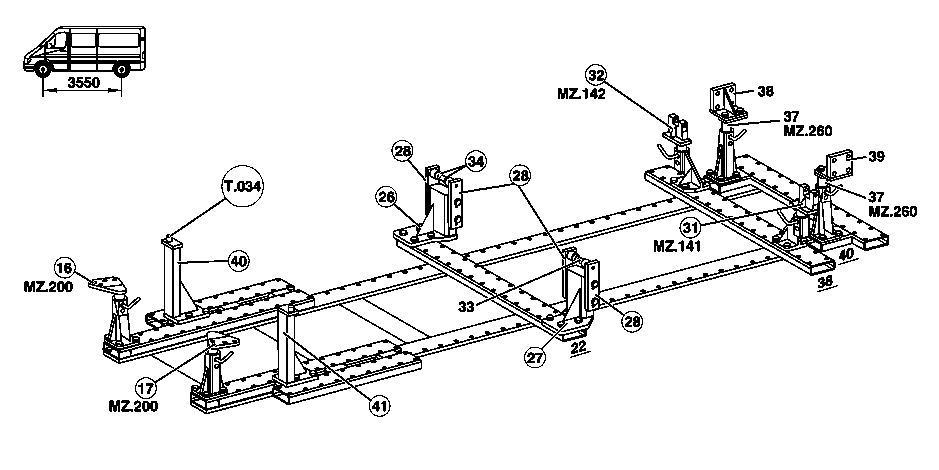

Richtwinkelsatz für Heckreparatur aufbauen | Baugruppen mit eingekreister Positionszahl immer aufbauen | ||
16, 17 | Aufnahme mit Bock MZ.200 | Aufnahmen im unteren Loch mit den Böcken im oberen Loch verriegeln | |
26, 27 | Grundträger | Grundträger entsprechend Lochbild A auf der Modultraverse festschrauben | |
31 | Aufnahme mit Bock MZ.141 | Aufnahme im unteren Loch mit dem Bock im oberen Loch verriegeln | |
32 | Aufnahme mit Bock MZ.142 | Aufnahme im unteren Loch mit dem Bock im oberen Loch verriegeln | |
34 | Reduzierhülsen auf Schlüsselweite 18 mm | In Aufnahmen 28 einsetzen | |
37 | Aufnahme mit Bock MZ.260 | Aufnahme im unteren Loch mit dem Bock im oberen Loch verriegeln |
