Lenkhelfpumpe zusammenbauen

Typ ar · Thema 46.30 · Version 0101 · 2020-03-31

Gültig für: Lenkgetriebe 766.1 im Typ 384, 386, 684 Lenkgetriebe 766.1 im Typ 384, 386 Lenkgetriebe 766.1 im Typ 384, 684 Lenkgetriebe 766.584 im Typ 368

Einordnung

Funktionsgruppe 2 Fahrwerk › 46 Lenkung › 46.30 Lenkhelfpumpe — Baureihe 368 · Baureihe 384 · Baureihe 386 · Baureihe 684

EinPAS 22 Lenkung › 22.15 Servolenkung › 22.15.31 Lenkhelfpumpe/Ölbehälter/Filter — Baureihe 368 · Baureihe 384 · Baureihe 386 · Baureihe 684

Gilt auch für Motoren/Getriebe: 766 1**, 766 584

AR46.30-B-0600-13A

Lenkhelfpumpe zusammenbauen

Lenkgetriebe

766.1 im Typ 384, 386, 684

Lenkgetriebe

766.1 im Typ 384, 386

Lenkgetriebe

766.1 im Typ 384, 684

Lenkgetriebe

766.584 im Typ 368

Lenkhelfpumpe zusammenbauen

Vor dem Einbau der Pumpe alle Teile auf Verschleiß prüfen. Bei Verschleiß des Rotors die komplette Rotorbaugruppe erneuern, d.h. Außenring, Rotor und Pumpenflügel.
Alle Dichtungselemente durch neue Teile erneuern. Beim Einbau alle Teile leicht mit Flüssigkeit für Hydrolenkung einfetten.
1 Den Kolben des Begrenzungsventils und seine Aufnahme im Gehäuse überprüfen. Der Kolben sollte jedoch spielfrei in die Aufnahme gleiten.

2 Wenn das Begrenzungsventil ausgebaut werden muss, dieses unter keinen Umständen in einem Schraubstock sichern.

3 Alle Löcher reinigen und freimachen.
4 Das Kugellager an der Achse mit einer geeigneten Buchse einbauen.

B46.30-0028-01

Lenkhelfpumpe zusammenbauen

5 Den Sicherungsring einbauen.

B46.30-0029-01

Lenkhelfpumpe zusammenbauen

6 Einen neuen Wellendichtring am Gehäuse mit einem geeigneten Montagedorn einbauen.
Beachten Sie, dass die Fläche mit der abgerundeten Ecke der Stahlseele des Wellendichtirngs nach außen zeigen muss.

B46.30-0030-01

Lenkhelfpumpe zusammenbauen

7 Das Nadellager mit einem geeigneten Montagedorn einbauen.

B46.30-0031-01

Lenkhelfpumpe zusammenbauen

8 Einen neuen inneren Dichtring (1) und zwei neue äußere Dichtringe (2) am Gehäuse einbauen.

B46.30-0032-01

Lenkhelfpumpe zusammenbauen

9 Die Achse am Gehäuse einbauen.

B46.30-0005-01

Lenkhelfpumpe zusammenbauen

10 Den Sicherungsring einbauen.

B46.30-0042-01

Lenkhelfpumpe zusammenbauen

11 Einen neuen Dichtring an der inneren Anschlagplatte einbauen.

B46.30-0006-01

Lenkhelfpumpe zusammenbauen

12 Den Dichtring der inneren Anschlagplatte mit Flüssigkeit für die Hydrolenkung einfetten und die Anschlagplatte am Gehäuse einbauen.

B46.30-0033-01

Lenkhelfpumpe zusammenbauen

13 Den Außenring des Rotors einbauen und dabei auf die korrekte Positionierung achten. Der Halbpfeil des Rings muss in Drehrichtung des Rotors zeigen.

B46.30-0034-01

Lenkhelfpumpe zusammenbauen

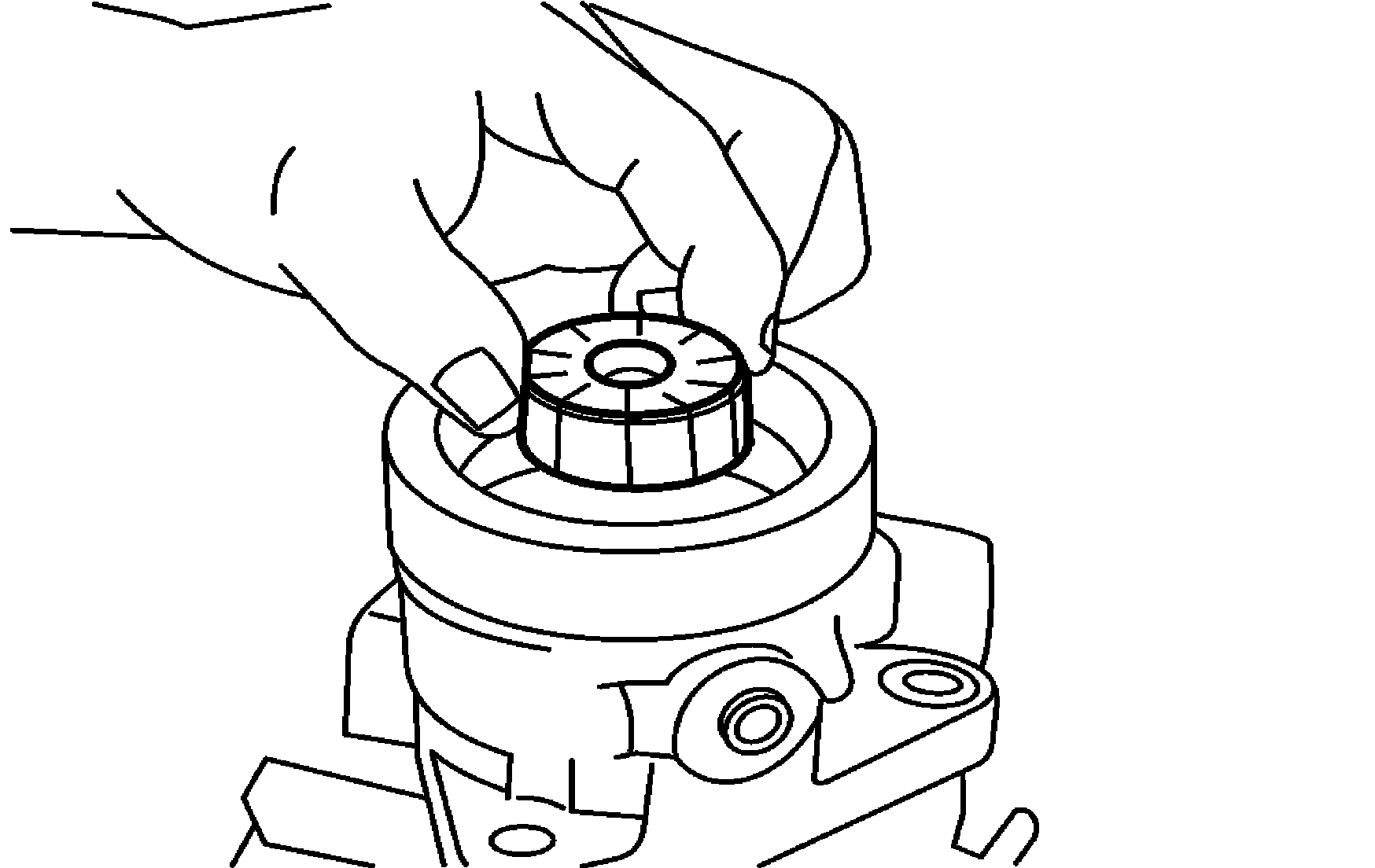

14 Den Rotor mit den Pumpenflügeln am Gehäuse einbauen.
Die Aussparung im Rillenloch sollte zum Pumpendeckel zeigen.
Beim Einbau der Pumpenflügel am Rotor sicherstellen, dass die geschnittene Seite der Pumpenflügel zum Außenring zeigt.

B46.30-0035-01

Lenkhelfpumpe zusammenbauen

15 Die äußere Anschlagplatte einbauen.

B46.30-0036-01

Lenkhelfpumpe zusammenbauen

16 Die Feder einbauen.

B46.30-0037-01

Lenkhelfpumpe zusammenbauen

17 Den Deckel einbauen und den Sicherungsring in die Nut des Gehäuses einsetzen.
Um den Einbau zu erleichtern, kann der Deckel mit einer geeigneten Buchse gedrückt werden. Auf diese Weise kann der Sicherungsring leicht in die Nut des Gehäuses eingebaut werden.

B46.30-0038-01

Lenkhelfpumpe zusammenbauen

18 Das Begrenzungsventil einbauen.
Das Ventil sollte jedoch spielfrei in die Aufnahme gleiten.

B46.30-0039-01

Lenkhelfpumpe zusammenbauen

19 Die Feder und den Stopfen mit einem neuen Dichtring einbauen. Den Ventilstopfen fest anziehen.

20 Die Pumpenwelle drehen, um sicherzustellen, dass sie sich frei dreht.

B46.30-0040-01
