Vorspur-Sollwert mit Nomogramm bestimmen

Typ ar · Thema 40.20 · Version 0101 · 2018-12-11

Gültig für: Typ 909.63

Einordnung

Funktionsgruppe 2 Fahrwerk › 40 Räder, Fahrwerkvermessung › 40.20 Fahrwerkvermessung — Baureihe 909 (Baumuster 63*)

EinPAS 20 Fahrwerk › 20.10 Fahrwerkvermessung › 20.10.20 Diagnose/Prüfung/Vermessung/Einstellung — Baureihe 909 (Baumuster 63*)

AR40.20-D-0200-02FA

Vorspur-Sollwert mit Nomogramm bestimmen

Typ

909.63

Vorspur-Sollwert mit Nomogramm bestimmen

1

Ausfederweg (a) am Dämpferbein zur Ermittlung des Sollwerts für die Gesamtvorspur ermitteln.


D40.20-0005-01

Vorspur-Sollwert mit Nomogramm bestimmen

2

Ermittelten Ausfederweg (a) in das Nomogramm eintragen und den Sollwert für die Gesamtvorspur ablesen.

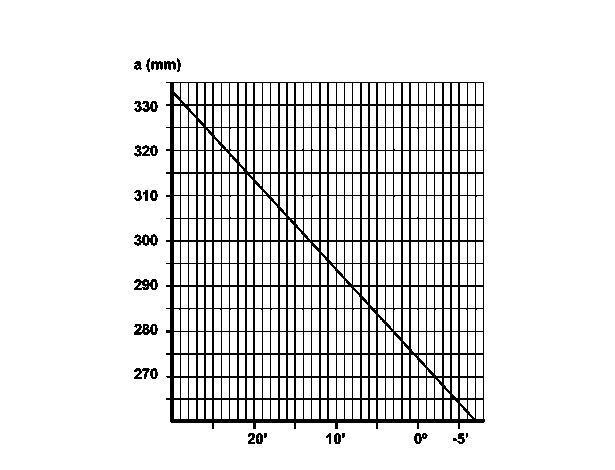

Nomogramm zur Vorspur-Sollwertbestimmung

D40.20-0048-06
