Tellerrad am Ausgleichsgetriebegehäuse ab-, anmontieren

AR35.30-B-4300-04SP

Tellerrad am Ausgleichsgetriebegehäuse ab-, anmontieren

 Vorsicht

Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen

Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen.
Reparaturbleche entgraten.

AS00.00-Z-0017-01A

Hinterachse

772.117 im Typ 979.272/277

mit Code A59 (Hinterachse Meritor MS 06.11x3)

mit Code A74 (Selbstsperrdifferential Hinterachse Meritor)

 Mittelantrieb mit Differenzial

Nummer

Benennung

Hinterachse 772.117 bei den Fahrzeugen 979.272/277

BA35.30-B-1001-03SP

Tellerrad an Differenzialgehäuse

M12X1.75

Nm

244

1

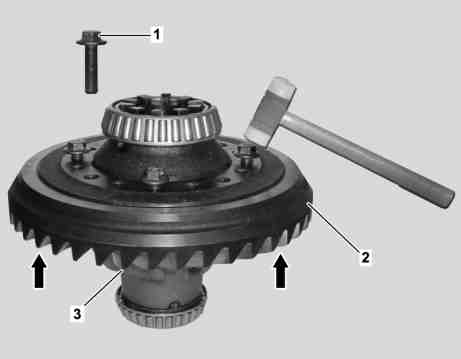

Die Schrauben (1) ausbauen, indem Sie vier Schrauben auf gegenüberliegenden Seiten am Differenzialgehäuse (3) teilweise gesichert lassen

 Um das Gewinde des Differenzialgetriebegehäuses (3) nicht zu beschädigen, Schrauben nur vier Drehungen löse.

2

Den Zahnkranz (2) mit der gezahnten Seite auf einer geeigneten Unterlage abstützen

 Das Differenzialgetriebegehäuse (3) darf nicht gestützt sein.

3

Den Zahnkranz (2) vom Differenzialgehäuse (3) ausbauen

 Mit einem Gummihammer den Kopf der Schrauben (1) schlagen.

 Auf den Köpfen der Schrauben (1) alternierend schlagen, bis der Zahnkranz (2) aus dem Differenzialgetriebegehäuse (3) gelöst wird.

4

Die Führungsschrauben (4) am Differenzialgehäuse (3) einbauen und den Zahnkranz (2) einbauen

 Vor dem Anbau alle bewegliche Teile mit Öl für Zahnräder schmieren.

5

Schrauben (1) anbauen und mit vorgeschriebenem Drehmoment anziehen
. 

 Um die Anziehungen besser zu kontrollieren, Schrauben (1) nach jedem Anbau kennzeichnen.
