Tellerrad mit Ausgleich zerlegen, zusammenbauen

AR35.30-B-0462MX

Tellerrad mit Ausgleich zerlegen, zusammenbauen

02.01.2020

Hinterachse

772.030/031/032/034

A

Differenzialgehäuse

B

Tellerradgehäuse

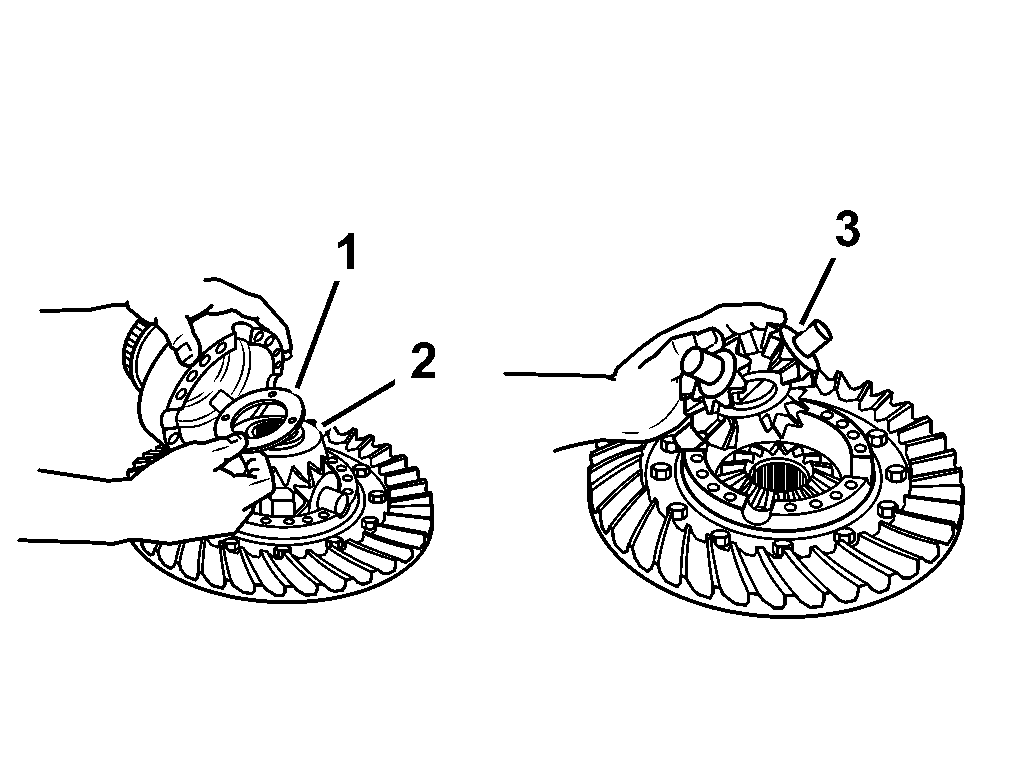

1

Anschlagscheibe

2

Zahnrad des Differenzialgetriebes

3

Ausgleichskreuz

4

Tellerradschrauben des Differenzialgetriebegehäuses

 

Zerlegen, Zusammenbauen

 Vorsicht

Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen

Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen.
Reparaturbleche entgraten.

AS00.00-Z-0017-01A

1

Das Tellerrad mit Achsgehäusedifferenzialgetriebe ausbauen

.

AR35.30-B-0464MX

 Warnung

Verletzungsgefahr an Haut und Augen durch den Umgang mit heißen oder glühenden Gegenständen

Schutzhandschuhe, Schutzkleidung und ggf. Schutzbrille tragen.

AS00.00-Z-0002-01A

2

Die Tellerradschraube am Differenzialgetriebegehäuse (4) ausbauen

 Zerlegen:
So vermeiden Sie einen fehlerhaften Einbau:
Markierungen A, B mit einem angemessenen Stanzen auf beiden Hälften vor ihrer Trennung durchführen.

 Zusammenbau:
So stellen Sie den korrekten Einbau sicher:
Die beim Ausbau durchgeführten Markierungen A, B positionieren:

3

Die Anschlagscheibe (1) und das Zahnrad des Differenzialgetriebes (2) vom Differenzialgetriebegehäuse ausbauen



Prüfen

4

Die Zahnräder des Differenzialgetriebes (2) prüfen

Bei Verschleiß der Zahnräder des Differenzialgetriebes:



Die gesamte Baugruppe muss erneuert werden.

5

In umgekehrter Reihenfolge montieren
