Antriebskegelrad aus-, einbauen

AR35.30-B-0458XD

Antriebskegelrad aus-, einbauen

09.02.2018

Hinterachse

748.590/594 im Typ 934.2, 958.4

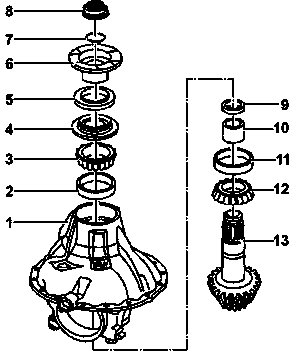

1

Differenzialgetriebegehäuse

2

Laufring des Kegelrollenlagers (außen)

3

Äußeres Kegelrollenlager

4

Radial-Wellendichtring

5

Abweisblech

6

Flansch

7

O-Ring

8

Bundmutter

9

Distanzscheibe

10

Abstandsring

11

Laufring des Kegelrollenlagers (innen)

12

Kegelrollenlager (innen)

13

Antriebskegelrad

1

Differenzialgetriebegehäuse

2

Äußerer Laufring Kegelrollenlager

4

Radial-Wellendichtring

8

Bundmutter

13

Antriebskegelrad



Ausbauen

1

Differenzialgetriebe ausbauen

AR35.30-W-0432D

2

Zahnkranz mit Differenzialgetriebe entfernen

AR35.30-B-0464G

3

Bundmutter (8) entriegeln und O-Ring (7) ausbauen

AR35.30-B-0432-05TA

4

Flansch (6) mit Abweisblech (5) ausbauen

 Steckschlüsseleinsatz

*001589720903

 Halteschlüssel

*717589003100

5

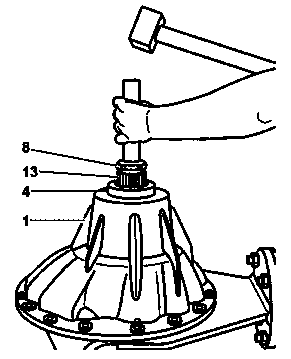

Antriebskegelrad (13) ausbauen


Bundmutter (8) am Antriebskegelrad (13) erneut einbauen.
Dies vermeidet ein Herabfallen des Antriebskegelrads (13) und auch Beschädigungen am Gewinde.

 Auf dem Antriebskegelrad (13) mit einem Hammer und Bronzeknüppel bis zum Ausbau schlagen.

6

Radial-Wellendichtring (4) ausbauen

7

Kegelrollenlager (3) ausbauen

8

Kegelrollenlager (12) vom Antriebskegelrad (13) ausbauen

AR35.30-B-4300-01GA



Prüfen

9

Kegelrollenlager (3, 12) auf Verschleiß und Beschädigung prüfen

Bei Zeichen von Verschleiß bzw. Beschädigungen:



Kegelrollenlager (3, 12) erneuern.



Einbauen

10

Laufringe der Kegelrollenlager (2) einbauen

 Nur beim Erneuern der Kegelrollenlager (3).

 Griff

*055589044000

 Dorn

*055589751500

11

Laufringe der Kegelrollenlager (11) einbauen

 Nur beim Erneuern der Kegelrollenlager (12).

 Griff

*055589044000

 Dorn

*055589741500

 Warnung

Verletzungsgefahr an Haut und Augen durch den Umgang mit heißen oder glühenden Gegenständen

Schutzhandschuhe, Schutzkleidung und ggf. Schutzbrille tragen.

AS00.00-Z-0002-01A

12

Kegelrollenlager (12) auf ca. 80 °C erwärmen und an Antriebskegelrad (13) einbauen

AR35.30-B-4300-01GA



Prüfen

13

Kegelrollenlager (12) auf dessen richtigen Sitz am Antriebskegelrad (13) überprüfen

Bei schlechtem Sitz:



Geeigneten Montagedorn zum Richtigstellen verwenden.

14

Dicke Distanzscheibe (9) am Antriebskegelrad (13) feststellen

AR35.30-B-0470-03XD

15

Abstandsring (10) einbauen

16

Festgestellte Distanzscheibe (9) einbauen

17

Kegelrollenlager (3) auf ca. 80° C erwärmen und am Antriebskegelrad (13) einbauen

AR35.30-B-4300-01GA



Prüfen

18

Kegelrollenlager (3) auf dessen richtigen Sitz am Antriebskegelrad (13) überprüfen

Bei schlechtem Sitz:



Geeigneten Montagedorn zum Richtigstellen verwenden.

19

Radial-Wellendichtring (4) einbauen

 Neuen Radial-Wellendichtring (4) einbauen.

 Dorn

*740589001500

20

Flansch (6) einbauen

 Neues Abweisblech (5) und neuen O-Ring (7) einbauen.

 Steckschlüsseleinsatz

*001589720903

 Halteschlüssel

*717589003100

21

Reibmoment des Kegelrollenlagers am Antriebskegelrad prüfen

AR35.30-B-0470-04F

Reibungsmoment Lager für Kegelrad

*BE35.30-B-1003-01K

22

Bundmutter (8) am Flansch (6) sichern

AR35.30-B-4670-04A

 Bundmutter Antriebsflansch an Kegelrad

*BA35.30-B-1002-03L

23

Zahnkranz mit Differenzialgetriebe einbauen

AR35.30-B-0464G

24

Differenzialgetriebe einbauen

AR35.30-W-0432D

Hinterachsantrieb

Nummer

Benennung

Hinterachse 748.590/594 im Typ 934.2, 958.4

BE35.30-B-1003-01K

Reibungsmoment Lager für Kegelrad

Nm

11...22

 Mittelantrieb mit Differential

Nummer

Benennung

Hinterachse 748.590/594

BA35.30-B-1002-03L

Bundmutter Antriebsflansch an Kegelrad

M55x1,5

Nm

900
