ar3520b0320j
Radnabe hinten zerlegen, zusammenbauen
Typ ar · Thema 35.20 · Version 0101 · 2020-09-12
Gültig für: Hinterachse 743.451 im Typ 979.046
Einordnung
Funktionsgruppe 2 Fahrwerk › 35 Hinterachse › 35.20 Radführung, Nabe — Baureihe 979 (Baumuster 046)
EinPAS 17 Antriebsstrang/Achse › 17.51 Hinterachse › 17.51.41 Radträger/Achsschenkel/Radnabe/Radlager — Baureihe 979 (Baumuster 046)
EinPAS 17 Antriebsstrang/Achse › 17.52 Zusatzachse › 17.52.42 Radträger/Achsschenkel/Radnabe/Radlager — Baureihe 979 (Baumuster 046)
Gilt auch für Motoren/Getriebe: 743 451
AR35.20-B-0320J
| Radnabe hinten zerlegen, zusammenbauen
| 28.08.2020
|
Hinterachse
| 743.451 im Typ 979.046
|
| Zerlegen
|
|
|
1

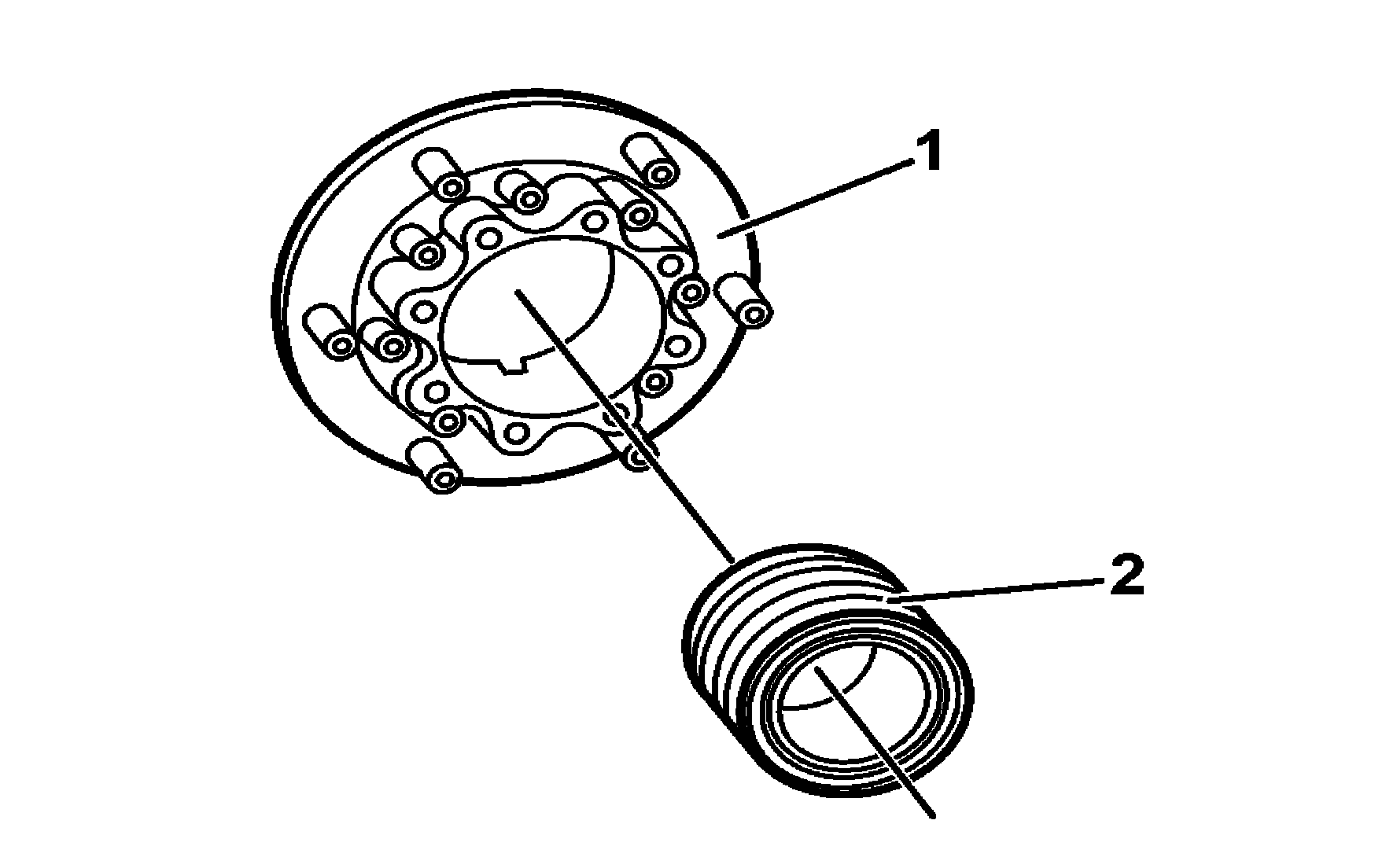

| Radnabe (1) abbauen
|
.
| AR35.20-B-0310K
|
|
|
| Aus- und Einbauwerkzeug
| *055589096100
|
2

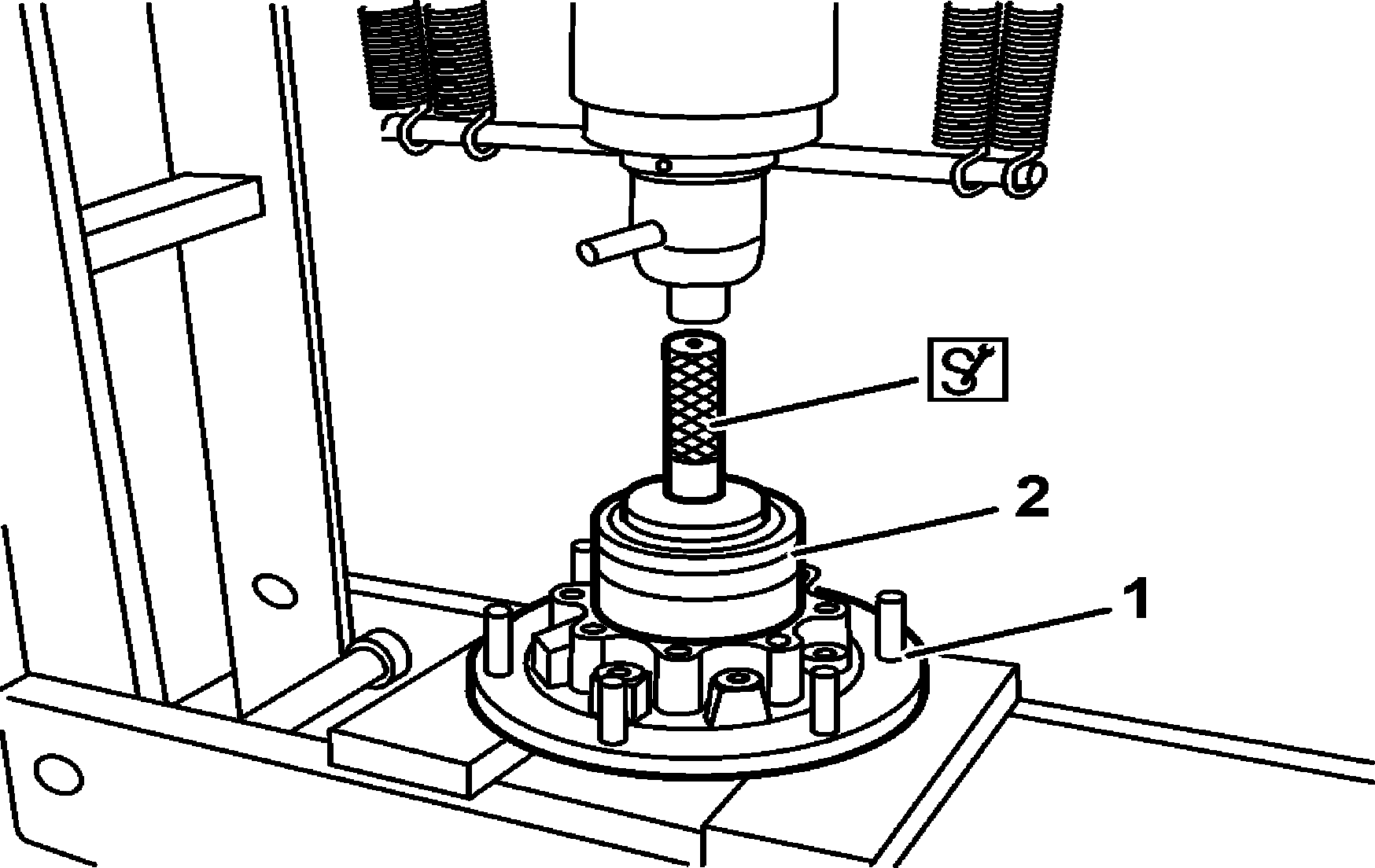

| Lagersatz ausbauen (2)
|
Durch die Innenseite der Nabe mit einem Geeigneten Dorn einbauen.
Ansonsten kann es zu Schäden kommen.
|
|
|
|
| Dorn
| *055589141500
|
| Zusammenbauen
|
|
|
3

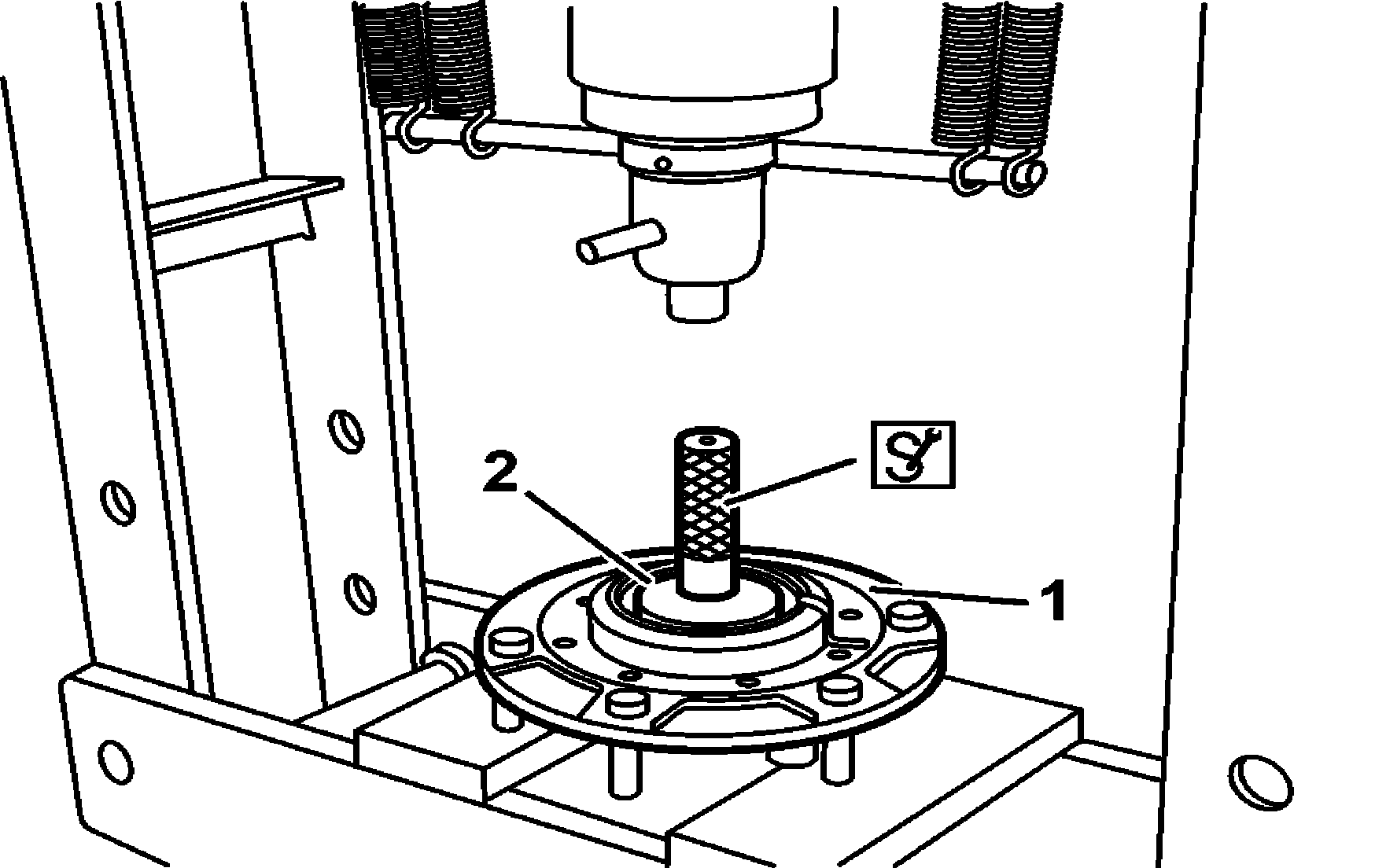

| Lagersatz einbauen (2)
|
Durch die Außenseite der Nabe mit einem Geeigneten Dorn einbauen.
Ansonsten kann es zu Schäden kommen.
|
|
|
|
| Dorn
| *055589141500
|
4
| Radnabe (1) anbauen
| Aus- und Einbauwerkzeug
| *055589096100
|
Referenzierte Dokumente
